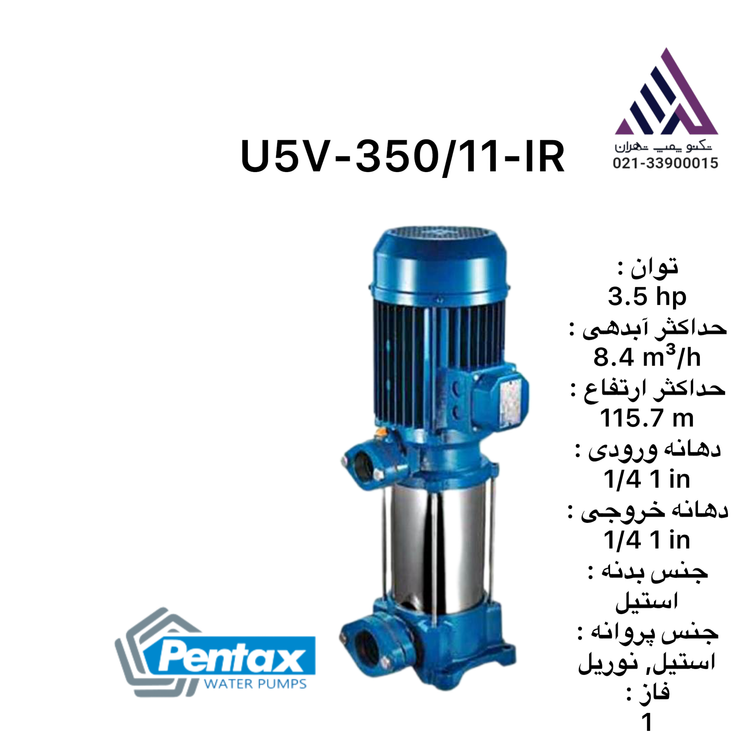

پمپ آب پنتاکس طبقاتی تکفاز مونتاژ(U5V-350/11-IR)

توضیحات محصول
پمپ آب پنتاکس مدل U5V-350/11 از جنس فولاد ضد زنگ یا استنلس استیل بوده و دارای یازده پروانه و از نوع عمودی طبقاتی می باشد. این پمپ در جهت جابه جایی مایعات بدون بار و پاکیزه، سامانه افزایش فشار و آبیاری کاربرد موثری دارد.
ویژگی بارز  پمپ آب پنتاکس عمودی طبقاتی مصرف کم برق و حداقل نیاز به فضا می باشد. بدین لحاظ در فضاهای تاسیساتی و موتورخانه ها کاربرد موثری را از خود نشان می دهد. پمپ Pentax عمودی از دو جزء الکتروموتور و پمپ تشکیل شده که قسمت مربوط به پمپ به غیر از پروانه های نوریل آن تماماً استیل بوده که شامل شفت، دیفیوزر و پوسته می گردد، همچنین استیل بودن پمپ آب پنتاکس باعث ایجاد مقاومت بالا در برابر رسوبات و خورندگی می شود به همین خاطر عمر مفید قطعات استیل در این پمپ آب، استفاده و خرید پمپ مذکور را برای مصرف کنند مقرون به صرفه می کند، این پمپ ها مایع را از یک سطح به سطح دیگر با افزایش فشار و بازدهی به مقدار مورد نیاز انتقال می دهند تا بر اثرات ترکیبی اصطکاک، جاذبه و بهره برداری غلبه کنند. با وجود تعدد وسیع پمپ های در دسترس 80% پمپ های مورد استفاده در صنعت، پمپ های یک مرحله ای مکش انتهایی هستند، در ضمن به دلیل تعدد پروانه ها موجود در این پمپ آب ایجاد فشارهای بسیار بالا مقدور می گردد. الکتروموتور پمپ Pentax با دور 2900 RPM فعال شده و کلاس حفاظتیIP55 را دارا می باشد ضمنا کلاس عایق بندی آن F می باشد، که استفاده از آن را در شرایط سخت مقدور می سازد، برق این پمپ آب پنتاکس به صورت تکفاز وسه فاز می باشد و دور موتور آنها باعث شده تا در زمره پمپ های متناوب قرار گیرند.

مشخصات فنی پمپ پنتاکس طبقاتی تکفاز مدل U5V-350/11

مشخصات پمپ

برند :

پنتاکس



نوع پمپ :

طبقاتی عمودی



توان :

2.6 kW



توان :

3.5 hp



حداکثر آبدهی :

8.4 m³/h



حداکثر ارتفاع :

115.7 m



دهانه ورودی :

1/4 1 in



دهانه خروجی :

1/4 1 in



جنس بدنه :

استیل



جنس پروانه :

استیل, نوریل



فاز :

1

پمپ آب پنتاکس (Pentax)

مدل U5V350/11T از سری پمپ های آب سانتریفیوژ طبقاتی عمودی شرکت ایتالیایی پنتاکس است که دارای عملکرد  تکفارفاز بوده و توان آن برابر با 3.5 اسب بخار (2.66 کیلووات) می باشد. همان طور که از عنوان مدل این پمپ آب مشخص است دارای 11 پروانه می باشد که جنس آن ها از نوریل تقویت شده با فایبرگلاس است. تعداد 11 پروانه موجود در این پمپ آب تضمین کننده توان پمپ در ایجاد فشارهای بسیار بالا برای پمپاژ و انتقال آب می باشد. این پمپ جهت پمپاژ آب در مصارف خانگی، صنعتی، کشاورزی، صنایع غذایی، آبیاری، سیستم های تحت فشار  و ... کاربرد دارد. پمپ طبقاتی عمودی U5V350/11T پنتاکس دارای مصرف برق پایین است و با توجه به عمودی بودن این پمپ، فضای کمی نیز در محل نصب اشغال می کند که به خصوص برای نصب در ساختمان ها، صنایع و ... که با کمبود فضا مواجه هستند این موضوع اهمیت بیش تری پیدا می کند. مزیت ویژه ای که این پمپ آب را از سایر مدل های پمپ آب پنتاکس جدا کرده است، صدای بسیار کم پمپ در حین کار است. به صورتی که امکان استفاده از این پمپ آب در بیمارستان ها، زیر پله و در نزدیکی مناطق و واحدهای مسکونی را فراهم کرده است.  11 پروانه موجود در پمپ آب پنتاکس مدل U5V350/11T علاوه بر کاهش مصرف برق، استهلاک قطعات داخلی پمپ مانند: شافت، سیل مکانیکی و پروانه ها را نیز کاهش می دهد و همین ویژگی باعث شده است این پمپ به یکی از پمپ های آب مقرون به صرفه موجود در بازار تبدیل شود. جهت استفاده از آن در کاربردهای مختلف از تابلو برق، مخزن تحت فشار و لوازم اتوماتیک استفاده می شود.

این مسئله ضرورت تغییر جهت Piping که باید برای پمپ انجام شود را از بین می برد و امکان حذف زانویی ها و هم چنین سایر اتصالات را نیز فراهم می کند.  •    و مورد آخر این که در پیکر بندی خطی از نوع اتصال مستقیم در مقایسه با پمپ های افقی از نوع Frame-mounted نیازی به هم محور سازی میدانی نیست، چون پمپ و موتور آن از طریق Rabbet Fits با هم دیگر تراز شده اند.

برای عملکرد موثر و افزایش طول عمر، پمپ های طبقاتی عمودی باید در فواصل زمانی کم و به صورت منظم مورد بررسی و تعمیر قرار گیرند و هم چنین از ورود سیالات حاوی ذرات معلق به پمپ نیز جلوگیری شود چون باعث وارد آمدن آسیب جدی به پمپ می شود. مسئله مهم تر این که به دلیل فشار بالای کارکرد پمپ های طبقاتی، این پمپ ها نباید خشک و بدون سیال کار کنند.



کاربردهای پمپ آب پنتاکس مدل U5V-350/11T

پمپ آب Pentax مدلU5V-350/11T دارای کاربردهای زیر می باشد:

•    سامانه افزایش فشار آب برای ساختمان های مسکونی •    مناسب برای پمپاژ مایعات تمیز •    سیستم های تحت فشار •    سیستم های آبیاری، تامین آب آشامیدنی و تصفیه آب •    صنایع غذایی •    سیستم های گرمایشی و تهویه مطبوع •    سیستم های شستشو •    مناسب برای سیستم های آتش نشانی







در عنوان مدل این پمپ آب هر عدد یا حرفی بیانگر یک مشخصه در پمپ آب می باشد که هر یک از این موارد را بررسی می کنیم:

•    حرف U: نشان دهنده نوع سری پمپ (ULTRA) می باشد. •    عدد 5: نشان دهنده نرخ جریان اسمی بر حسب متر مکعب در ساعت می باشد. •    حرف V: نشان دهنده عمودی (Vertical) بودن این پمپ است. •    عدد 350: نشان دهنده توان پمپ آب بر حسب اسب بخار* 100 می باشد. •    عدد 11: نشان دهنده تعداد پروانه های پمپ است. •    در نهایت هم حرف T مانند سایر مدل های پمپ پنتاکس نشان دهنده سه فاز بودن پمپ می باشد.

ویژگی های پمپ آب U5V-350/11T  پنتاکس

پمپ آب U5V-350/11T پنتاکس یکی از پمپ های طبقاتی عمودی پنتاکس می باشد. از ویژگی های اصلی این مدل از پمپ ها مصرف برق پایین، حجم کم و صدای بسیار کم می باشد. به دلیل صدای کمی که این پمپ های آب تولید می کنند در فضاهای تاسیساتی، موتورخانه ها و ... دارای عملکرد موثری هستند. پمپ های آب عمودی پنتاکس از دو بخش پمپ و الکتروموتور تشکیل شده اند. در بخش مربوط به پمپ به غیر از پروانه های آن که از جنس نوریل (پلاستیک فشرده تقویت شده با فایبرگلاس) هستند، جنس بقیه قسمت های پمپ مثل: شافت، دیفیوزر و بدنه از استیل می باشد. پمپ آب U5V-350/11T پنتاکس دارای 11 پروانه می باشد. نحوه عملکرد این پمپ در انتقال سیال به این صورت است که سیال به مقدار مورد نظر با عبور از پروانه های پمپ از یک سطح به سطح دیگر رفته و در طی این انتقال بین سطوح، فشار و بازدهی پمپ افزایش می یابد. به این ترتیب در پمپ های طبقاتی بر اثرات اصطکاک بین قطعات، جاذبه و بهره برداری از پمپ غلبه می شود. علاوه بر مزایای گفته شده در مورد پمپ آب U5V-350/11T پنتاکس، یکی از مهمترین مزیت های این پمپ استیل بودن آن است که باعث افزایش مقاومت پمپ در برابر رسوبات و خوردگی و در نتیجه افزایش طول عمر پمپ شده است. بنابر این باز هم باید بر این موضوع تاکید کرد که پمپ آب U5V-350/11T  پنتاکس از پمپ های آب مقرون به صرفه در بازار می باشد. الکتروموتور این پمپ قدرتی برابر با 2900 دور در دقیقه دارد که آن را به یک پمپ آب متناوب تبدیل کرده است. به این معنی که به دلیل دور بالایی که دارد، استفاده دائم از این پمپ آب توصیه نمی شود.

مزایای پمپ ابU5V-350/11T  پنتاکس

پمپ آب پنتاکس مدل U5V-350/11T دارای مزایایی است که آن را از بقیه پمپ های آب متمایز کرده است:

1- طراحی در حجم کمتر و تولید صدای بسیار کم پمپ در حین کار که باعث شده است از این پمپ آب بتوان در کاربردهای مهم استفاده کرد، بدون این که نگران صدای زیادی بود که پمپ ممکن است در زمان عملکرد تولید کند.  2- از نوع پمپ های خطی به شکل عمودی می باشد. در این پمپ ها فلنج های ورودی و خروجی در دو طرف مخالف پمپ قرار می گیرند. در پمپ های خطی عمودی نسبت به پمپ عادی افقی مشابه سه مزیت عمده و قابل توجه وجود دارد.

•    اشغال فضای کمتر نسبت به پمپ های آب افقی: این موضوع زمانی اهمیت دارد که بخواهیم پمپ را در فضای کوچکی از ساختمان، کارخانه و ... نصب کنیم. •    ساده تر بودن لوله های ورودی و خروجی پمپ: در پمپ نوع خطی، فلنج های ورودی و خروجی در یک خط قرار می گیرند.
