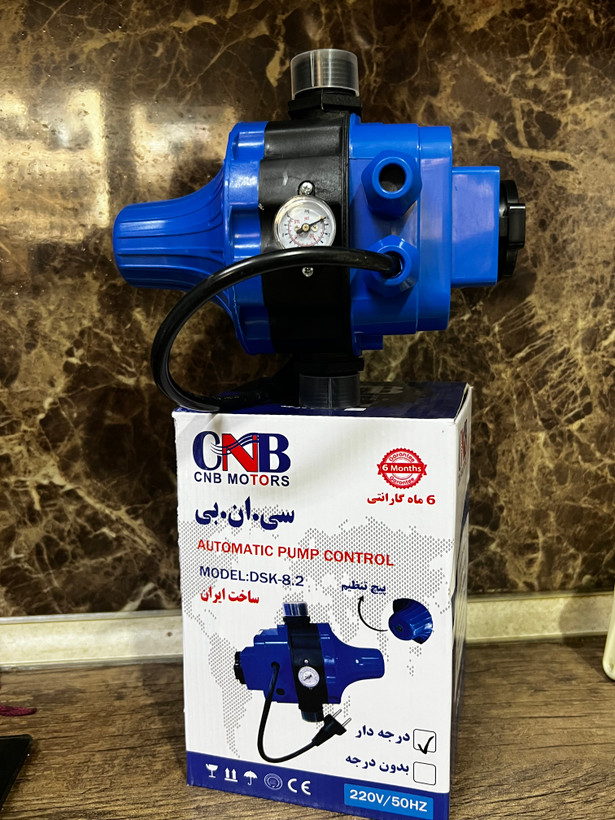

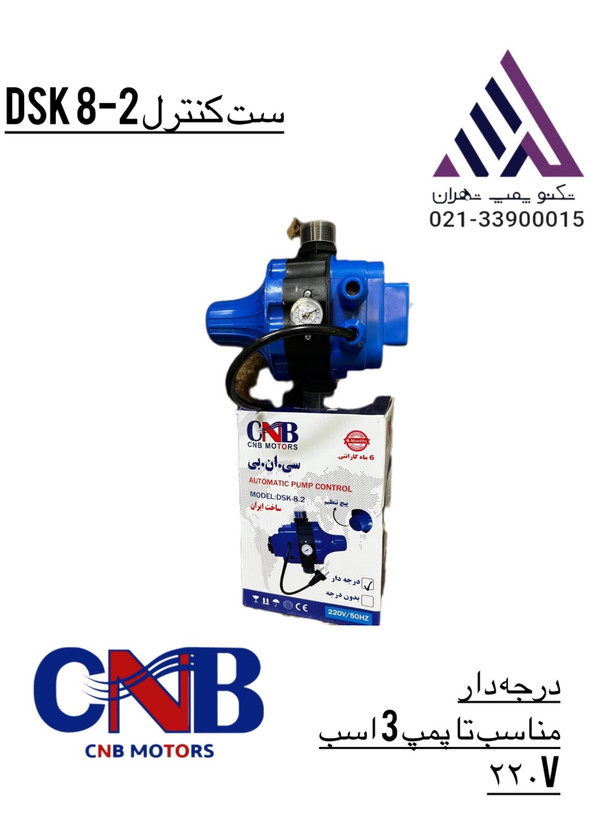

ست کنترل اتوماتیک پمپ آب DSK8-2 CNB | کنترل خودکار و محافظت خشککار
CNB
برند:CNB
6 ماه گارانتی
توضیحات
معرفی ست کنترل اتوماتیک پمپ آب CNB
ست کنترل اتوماتیک پمپ آب CNB دستگاهی است که بهصورت خودکار، روشن و خاموش شدن پمپ آب رو کنترل میکنه. با باز شدن شیرهای مصرفی، افت فشار رنج ایمنی سیستم رو نقض کرده و پمپ بهصورت خودکار روشن میشه؛ در صورت بسته شدن شیرها و توقف مصرف، دستگاه پمپ رو خاموش میکنه. این ست کنترل مجهز به سیستم محافظت در برابر خشککار کردنه؛ در صورت قطع آب ورودی یا ایراد در لولهکشی، دستگاه بهطور خودکار متوقف میشه و برای راهاندازی مجدد باید دکمه ریست (Restart) رو فشار داد.

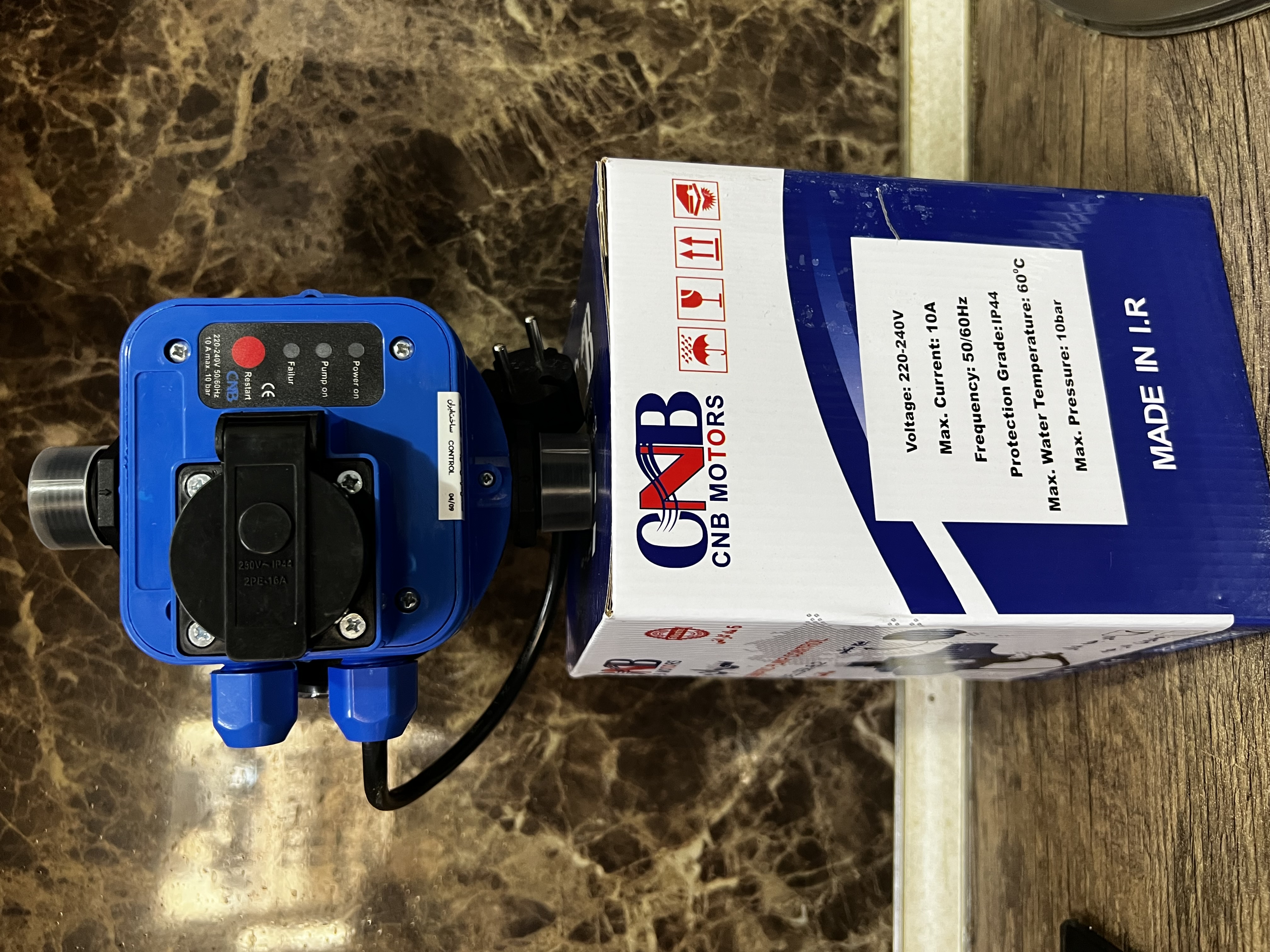

مشخصات فنی ست کنترل CNB
| مشخصه | مقدار |
|---|---|
| برند | CNB |
| نوع محصول | اتوماتیک پمپ آب |
| ولتاژ | ۲۳۰ ولت ± ۱۰٪ |
| فرکانس | ۵۰-۶۰ هرتز |
| حداکثر آمپر | ۱۶ آمپر |
| درجه حفاظت | IP65 |
| حداکثر فشار کار | ۱۰ بار |
| حداکثر دمای مایع کار | ۶۰ درجه سانتیگراد |
| اتصالات | ۱ اینچ |
| فشار اولیه (استارت) | ۱.۲ تا ۵ بار |
نقشه سیمکشی و اتصال به انواع پمپ
طبق دستورالعمل رسمی محصول، نحوه اتصال سیم دستگاه به پمپ بسته به توان موتور متفاوته:
- برای پمپهای تکفاز تا ۱.۱ کیلووات (۱.۵ اسب بخار): اتصال مستقیم سیم
- برای پمپهای تکفاز ۱.۱ تا ۳.۸ کیلووات: اتصال از طریق کنتاکتور
- مشخصات کنتاکتور موردنیاز: ظرفیت ۳ کیلووات و HP ۵.۵
دستور العمل نصب صحیح اتوماتیک پمپ آب CNB
اگر بین ستون آب پمپ و بلندترین شیر بیش از ۲۰ متر فاصله وجود داشته باشه، دستگاه از ارتفاع و افت فشار خط تجاوز نمیکنه، اما بازآرایش برای اینکه دستگاه بهینهترین عملکرد رو داشته باشه توصیه میشه.
- توصیه میشه که دستگاه پس از خروجی، بلافاصله به یک شیر یکطرفه (چکولو) با هدف جلوگیری از برگشت آب و ضربه قوچ به سیستم مجهز بشه.
- تنظیم فشار طوری انجام بشه که با شیر کنترل رفعشده هماهنگ باشه.
- دستگاه باید طوری نصب بشه که یکسانسازی جهت خروجی و ورودی رعایت بشه؛ هیچ شیری بین پمپ و دستگاه قرار نگیره.
- دستگاه باید نزدیک به پمپ نصب بشه، نه فاصله زیاد از اون.
- توان پمپ متصل شونده باید قابل قبول باشه و در صورت نیاز از کنتاکتور مناسب استفاده بشه.
کاربردها
- اتوماتیکسازی پمپهای خانگی، ویلایی و کشاورزی
- جایگزینی سیستم سنتی پرشر سوئیچ، منبع تحت فشار و پنجراهی
- محافظت پمپ در برابر خشککار کردن ناشی از قطع آب یا ایراد لولهکشی
چرا ست کنترل اتوماتیک CNB را انتخاب کنیم؟
- درجه حفاظت IP65، مقاومت بالا در برابر گردوغبار و پاشش آب
- تحمل فشار تا ۱۰ بار و دمای مایع تا ۶۰ درجه سانتیگراد
- محدوده فشار استارت قابل تنظیم (۱.۲ تا ۵ بار)، سازگاری با شرایط مختلف سیستم
- قابلیت اتصال به پمپهای با توان بالاتر از طریق کنتاکتور (تا ۳ کیلووات)
- دکمه ریست، بازگشت سریع به کار پس از رفع مشکل خشککار کردن
- دستورالعمل نصب دقیق و مشخص از سازنده، کاهش خطای نصب
راهنمای عیبیابی
| نوع عیب | دلیل مرتبط با دستگاه | دلیل مرتبط با محیط/پمپ |
|---|---|---|
| پمپ استارت نمیخورد | مدار الکترونیکی شکسته یا آسیبدیده | برقرسانی قطع شده |
| پمپ متوقف نمیشود | فشار داخلی کمتر از حالت مطلوب است | وجود نشتی بیش از حد در لولهکشی و اتصالات |
| موتور روشن نمیشود | مدار الکترونیکی قفل شده (نیاز به ریست) | وجود نشتی بیش از حد در لولهکشی |
| پمپ حرکت نمیکند | مدار الکترونیکی قفل شده و نیاز به فشار کمتر از ریستارت دارد | آب کافی به دستگاه نمیرسد |
نکات نصب و نگهداری
- دستگاه رو در مسیر خروجی پمپ و مطابق جهت جریان آب نصب کنید.
- بلافاصله بعد از دستگاه، یک شیر یکطرفه (چکولو) نصب کنید تا از ضربه قوچ جلوگیری بشه.
- اتصال برق حتماً دارای ارت استاندارد باشه.
- برای پمپهای با توان بالاتر از ۱.۱ کیلووات، حتماً از کنتاکتور مناسب استفاده کنید.
- در صورت توقف دستگاه به دلیل خشککار کردن، پس از رفع مشکل آب، دکمه ریست رو فشار بدید.
- بهطور دورهای نشتی احتمالی در لولهکشی و اتصالات رو بررسی کنید.
سوالات متداول
اگر پمپ روشن نشه چیکار باید کرد؟
ابتدا برقرسانی رو بررسی کنید؛ اگه مدار قفل شده، دکمه ریست رو فشار بدید.
آیا این دستگاه برای پمپهای با توان بالا هم مناسبه؟
بله، برای پمپهای تا ۱.۱ کیلووات اتصال مستقیم و برای پمپهای ۱.۱ تا ۳.۸ کیلووات از طریق کنتاکتور مناسبه.
حداکثر فشار کاری این ست کنترل چقدره؟
۱۰ بار.
چرا باید بعد از دستگاه شیر یکطرفه نصب بشه؟
برای جلوگیری از برگشت آب و ایجاد ضربه قوچ در سیستم لولهکشی.
