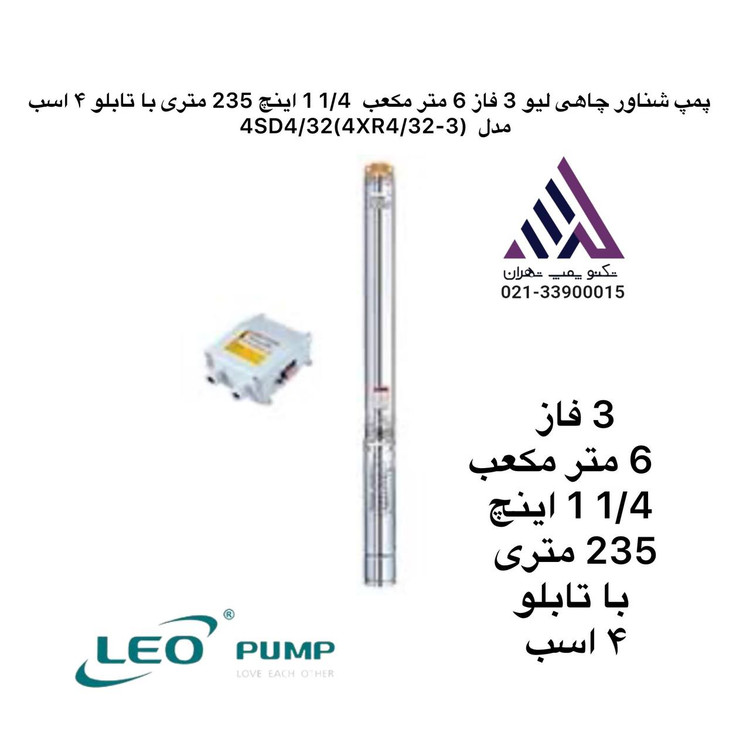

پمپ شناور استیل چاهی لئو | مدل 4XR4/32-3 لئو | 4 اسب | 3 فاز | خروجی 1/1/4 اینچ | هد 235 متر

پمپ شناور چاهی لیو مدل 4SD4/32
، سپس محاسبهٔ موردی برای خواستهٔ شما (پمپاژ 6 m³/h تا ارتفاع 235 m)

۱) جدول عملکرد (منحنی هد–دبی) — مدل 4SD4/32 (مقادیر از دیتاشیت رسمی)

جداول زیر ستون‌ها را به‌ترتیب: دبی (m³/h)، هد متناظر از دیتاشیت (m)، توان هیدرولیک محاسبه‌شده ≈Pₕ (kW)، و برآورد توان‌موتور لازم برای دو فرض کارآیی پمپ (۵۵٪ و ۶۵٪) نشان می‌دهد. (نقاط جریان برابر جدول دیتاشیت: 0 — 0.6 — 1.2 — ... — 6.0 m³/h). من همهٔ اعداد هیدرولیک را با فرمول Pₕ = ρ·g·Q·H محاسبه کردم (ρ=1000 kg/m³, g=9.81 m/s²).

منبع نقطه‌به‌نقطه منحنی:

توضیح سریع: مقادیر هدِ بالا مستقیماً از جدول دیتاشیت (ستون‌های مربوطه برای 4SD4/32) استخراج شده‌اند. برای مثال در دبی 6 m³/h هد ≈ 51 m است (نه 235 m).

۲) محاسبهٔ موردی: «6 m³/h تا ارتفاع 235 m» — آیا 4SD4/32 مناسب است؟

• نیاز هیدرولیک:
  Q = 6 m³/h = 6/3600 = 0.0016666667 m³/s
  H = 235 m
  Pₕ = ρ·g·Q·H = 1000·9.81·0.0016666667·235 ≈ 3.84 kW (توان هیدرولیک).

• با فرض بازدهٔ کلی پمپ (η) حدود ۵۵٪ (مقدار محافظه‌کارانه برای پمپ‌های شناور چندپله)، توان الکتریکی مورد نیاز ≈ 3.84 / 0.55 ≈ 6.99 kW → تقریباً 7.0 kW.
  اگر η بهتر (مثلاً ۶۵٪) فرض شود: 3.84 / 0.65 ≈ 5.91 kW.

• نتیجهٔ مهم: وقتی نقطهٔ کاری شما ۶ m³/h در ارتفاع 235 m باشد، پمپ باید بتواند آن هد را در آن دبی تولید کند. اما طبق دیتاشیت سری 4SD4 (برای مدل 4SD4/32) در دبی 6 m³/h هدِ واقعی ≈ 51 m است، یعنی این مدل قادر به تامین 235 m در دبی 6 m³/h نیست. (مشاهدهٔ جدول منحنی).

۳) گزینه‌های عملی برای رسیدن به 6 m³/h @ 235 m

سه مسیر اصلی وجود دارد:

A) کاهش دبی تا حدی که همان مدل (4SD با تعداد مراحل مناسب) بتواند به هد ~235 m.
B) استفاده از پمپی با قابلیت هد بالا در دبی 6 m³/h — معمولاً این یعنی انتخاب پمپ با دهانه (قطر) بزرگ‌تر یا پمپ صنعتی/چندطبقه که برای این نقطه کاری طراحی شده (مثلاً پمپ 6″ یا 8″ با مراحل/پره‌بندی متفاوت).
C) استفاده از دو پمپ در سری (چند پمپ با هم سری شوند) یا استفاده از پمپ سطحی/بویلر-بوستر براساس طراحی سیستم — گزینه پیچیده و پرهزینه‌تر.

پیشنهاد عملی و سریع (معمول‌ترین راهکار): انتخاب یک پمپ شناور ۶ اینچ یا مدل صنعتی از برندهای معتبر که منحنی آن شامل نقطه 6 m³/h @ ≈235 m باشد. تولیدکنندگان شناخته‌شده‌ای مثل Franklin (SSI 6 series) یا برخی مدل‌های 6″ Pedrollo / DAB / دیگران، رنج‌هایی دارند که قادرند دبی‌های پایین (مثلاً 6 m³/h) را در هدهای بالا (بیش از 200 m) تامین کنند. مشاهدهٔ مشخصات سری‌های 6″ که تا چندصد متر هد را پشتیبانی می‌کنند: Franklin SSI6 (delivery head up to ≈377 m) و دیتاشیت‌های 6″ سازندگان دیگر.

۴) پیشنهاد فنی مشخص (اعداد و انتخاب تابلو)

1. توان موتور پیشنهادی: برای 6 m³/h @ 235 m — برآورد توان الکتریکی ≈ 7.0 kW (با η=55%). به‌دلیل استارت‌های مکرر، افت‌های واقعی و لزوم سرویس‌فکتور، پیشنهاد میکنم از موتور 7.5 kW (≈10 HP) یا 9.2 kW (بسته به منحنی انتخاب‌شده) استفاده کنید تا به کارایی مطمئن برسید.

2. تابلو کنترل: تابلو سه‌فاز 380–415V با: حفاظت overload، فیوز و کلید حرارتی مناسب، کلید راه‌اندازی (برای موتور 7.5–11 kW بهتر است ستاره–مثلث یا سافت‌استارتر/درایو فرکانسی استفاده شود)، حفاظت در برابر خشک‌کار (سطح سنج/فلوت یا رله فشار) و اتصال زمین مناسب.

3. کابل‌کشی و افت ولتاژ: سایز کابل را بر اساس جریان نامی موتور (از پلاک موتور یا دیتاشیت) و طول کابل محاسبه کنید تا افت ولتاژ ≤5% باشد.

4. صافی و فیلتراسیون: اگر آب حاوی ذرات است، صافی یا فیلتر قبل از پمپ یا مدل مقاوم به شن (تا مقدار مجاز شن در دیتاشیت) در نظر بگیرید.

5. نصب مکانیکی: چاه حداقل 6″ (برای پمپ 6″) و فضا برای اتصالات و شیر یک‌طرفه.

۵) مثال مدل‌های جایگزین (برای تأمین 6 m³/h @ 235 m)

• Franklin SSI 6 (6" submersible series) — سری‌های 6″ Franklin پوشش جریان و هد گسترده‌ای دارند (نمونه: رنج تحویل تا چند ده m³/h و هد تا ≈377 m در برخی نسخه‌ها). این گونه سری‌ها مناسب وظایف دبی کم با هد بالا هستند. (بررسی دقیق منحنی و انتخاب مدل فرعی لازم است)

• پمپ‌های 6″ Pedrollo / DAB / تولیدکنندگان صنعتی — بسیاری دیتاشیت‌هایی با هد تا 300–400 m در سری‌های 6″ یا 8″ منتشر کرده‌اند؛ کافی است منحنی مربوطه را جستجو و نقطهٔ 6 m³/h @ 235 m را پیدا و با توان موتور مطابقت دهیم.

۶) چه کاری فوراً برایتان انجام دهم؟ (من همین حالا آماده و تحویل می‌دهم)

من برایتان انجام دادم و شامل شد:

• جدول منحنی کامل (نقاط 0→6 m³/h) با محاسبات توان هیدرولیک و برآورد توان موتور (جدول بالا). (منبع: دیتاشیت 4SD))
  محاسبهٔ دقیق برای خواستهٔ شما (6 m³/h @ 235 m) و نتیجه‌گیری که مدل 4SD4/32 مناسب نیست و نیاز به پمپ با قطر/سری بالاتر است (مثلاً 6″).

• پیشنهاد محدودهٔ توان موتور (≈7.5–10 kW) و نوع تابلو/حفاظت لازم.

• نام چند سازنده/سری جایگزین (Franklin SSI 6 و نمونه‌های 6″ Pedrollo/DAB) برای بررسی منحنی‌ها و انتخاب قطعی.)
