نصب و راه‌اندازی فلوتر پمپ آب: راهنمای کامل انتخاب، نصب و محاسبه

فلوتر پمپ آب یکی از ساده‌ترین اما حیاتی‌ترین قطعات در مدار برق پمپ‌های آب است. وظیفه اصلی آن، قطع و وصل خودکار جریان برق پمپ بر اساس سطح آب در مخزن، منبع یا چاه است؛ به این ترتیب هم از خشک‌کار کردن پمپ (که یکی از رایج‌ترین دلایل سوختن پمپ‌هاست) جلوگیری می‌کند و هم نیاز به کنترل دستی روشن و خاموش کردن پمپ را از بین می‌برد. در این مقاله به‌طور کامل نحوه عملکرد، انواع، روش نصب و مهم‌تر از همه نحوه محاسبه و انتخاب صحیح فلوتر برقی را بررسی می‌کنیم.

فلوتر پمپ چیست و چگونه کار می‌کند؟

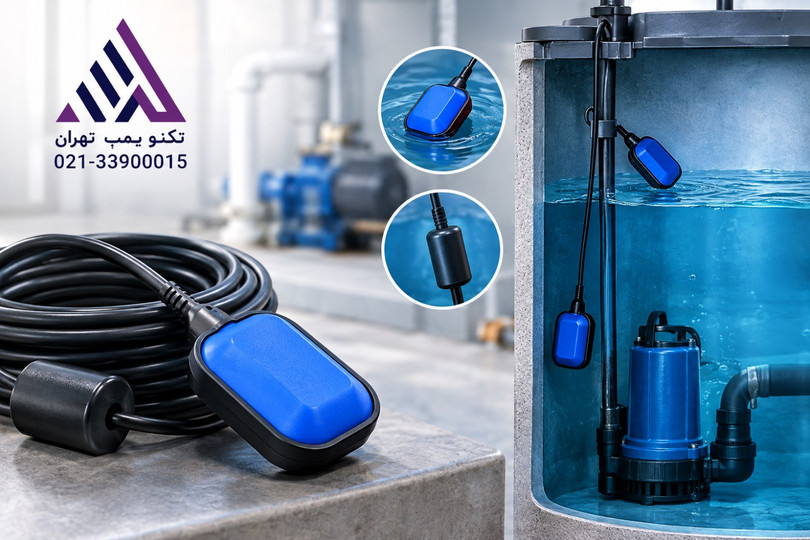

فلوتر صابونی از یک بدنه شناور روی سطح آب و یک وزنه متحرک روی کابل برق تشکیل شده است. با تغییر سطح آب، زاویه قرارگیری آن تغییر می‌کند و یک کلید جیوه‌ای یا مکانیکی داخلش، مدار برق را قطع یا وصل می‌کند. بسته به نوع کاربرد، فلوتر می‌تواند در دو حالت کار کند:

• حالت پر کردن مخزن (سطح پایین = روشن): وقتی سطح آب مخزن پایین می‌آید، فلوتر برقی پمپ را روشن می‌کند تا مخزن پر شود؛ کاربرد رایج در پمپ‌های آب‌رسانی به منبع یا تانکر.
• حالت تخلیه چاهک (سطح بالا = روشن): وقتی سطح آب در چاهک یا حوضچه بالا می‌آید، فلوتر پمپ (معمولاً پمپ لجن‌کش یا کف‌کش) را روشن می‌کند تا آب تخلیه شود؛ کاربرد رایج در چاهک‌های فاضلاب و زیرزمین.

تشخیص این دو حالت پیش از خرید و نصب بسیار مهم است، چون سیم‌کشی داخلی دو نوع فلوتر صابونی با هم متفاوت است.

معرفی چند برند رایج فلوتر در بازار

در بازار ایران، برندهای مختلفی فلوتر برقی تولید یا وارد می‌کنند که از نظر کیفیت ساخت، طول کابل، دمای کاری و استاندارد IP تفاوت دارند:

• استریم (Stream): فلوترهای این برند معمولاً در کنار پمپ‌های لجن‌کش و کف‌کش همین برند عرضه می‌شوند و برای کاربری در چاهک‌های فاضلاب خانگی و تجاری مناسب‌اند.
• آکوا (AQUA): به‌عنوان یک برند شناخته‌شده ایتالیایی، فلوترهای آکوا  معمولاً استاندارد ساخت بالاتری دارند و در کنار پمپ‌های طبقاتی و لجن‌کش این برند استفاده می‌شوند.
• اسپیکو (Spico): یکی از تولیدکنندگان داخلی با تنوع مدل مناسب برای کاربردهای خانگی و کشاورزی؛ گزینه‌ای اقتصادی برای پروژه‌های با بودجه محدودتر.

نکته مهم این است که هر پمپ باید متناسب با توان و جریان مصرفی خودش با فلوتر برقی جفت شود؛ در ادامه نحوه این محاسبه را توضیح می‌دهیم.

روش نصب فلوتر پمپ: مرحله به مرحله

۱. تعیین محل نصب

فلوتر باید در مسیر عمودی و بدون مانع نصب شود تا بتواند آزادانه بالا و پایین برود. فاصله بین دو نقطه (روشن و خاموش) با طول آزاد کابل تنظیم می‌شود؛ هرچه این فاصله بیشتر باشد، تعداد دفعات روشن و خاموش شدن پمپ (که به موتور فشار می‌آورد) کمتر می‌شود.

۲. تنظیم طول کابل آزاد

کابل فلوتر صابونی را از یک نقطه ثابت (مثل لبه مخزن یا یک میله راهنما) آویزان کنید. طول کابل آزاد بین نقطه اتصال و بدنه فلوتر، فاصله روشن و خاموش شدن را مشخص می‌کند. برای اکثر مخازن خانگی، طول آزاد ۲۰ تا ۴۰ سانتی‌متر مناسب است.

۳. اتصال برق فلوتر به پمپ

سیم‌کشی به دو روش انجام می‌شود:

• اتصال مستقیم: فلوتر برقی به‌صورت سری در مسیر یکی از سیم‌های فاز پمپ قرار می‌گیرد. این روش برای پمپ‌های تک‌فاز با توان پایین (معمولاً تا حدود ۱ اسب بخار) که جریان مصرفی از ظرفیت کنتاکت آن کمتر باشد، مناسب است.
• اتصال از طریق کنتاکتور: برای پمپ‌های با توان بالاتر یا پمپ‌های سه‌فاز، فلوتر مستقیماً به پمپ وصل نمی‌شود؛ بلکه بوبین یک کنتاکتور را کنترل می‌کند و کنتاکتور جریان اصلی پمپ را قطع و وصل می‌کند. این روش از سوختن کنتاکت داخلی فلوتر جلوگیری می‌کند.

۴. تست عملکرد

پس از نصب، سطح آب را به‌صورت دستی یا طبیعی تغییر دهید و مطمئن شوید پمپ دقیقاً در نقطه موردنظر روشن و در نقطه دیگر خاموش می‌شود. همچنین چک کنید کابل فلوتر در مسیر حرکت با دیواره مخزن یا لوله‌های دیگر گیر نکند.

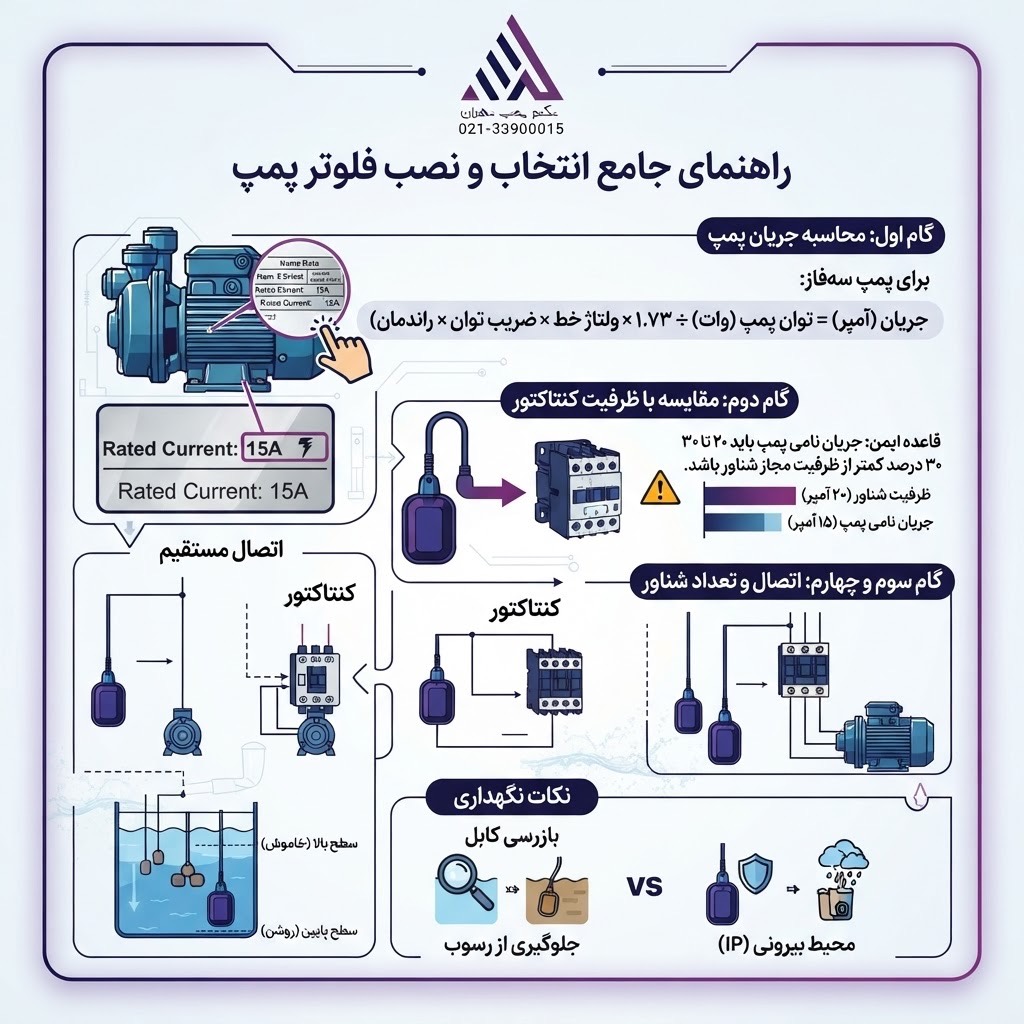

نحوه محاسبه فلوتر مناسب برای پمپ

انتخاب فلوتر صابونی فقط به معنای انتخاب یک قطعه روشن/خاموش‌کننده ساده نیست؛ باید مطمئن شوید ظرفیت الکتریکی آن با جریان مصرفی پمپ همخوانی دارد. مراحل محاسبه به این شرح است:

گام اول: محاسبه جریان مصرفی پمپ (آمپر)

جریان مصرفی از روی توان پمپ (که روی پلاک پمپ درج شده) با فرمول زیر تخمین زده می‌شود:

برای پمپ تک‌فاز:

جریان (آمپر) = توان پمپ (وات) ÷ (ولتاژ برق × ضریب توان × راندمان)

به‌صورت ساده‌شده و تقریبی برای پمپ‌های خانگی تک‌فاز ۲۲۰ ولت، هر اسب بخار (حدود ۷۴۶ وات) تقریباً معادل ۴ تا ۵ آمپر جریان مصرفی در نظر گرفته می‌شود (بسته به راندمان و ضریب توان موتور).

برای پمپ سه‌فاز:

جریان (آمپر) = توان پمپ (وات) ÷ (۱.۷۳ × ولتاژ خط × ضریب توان × راندمان)

بهترین و دقیق‌ترین راه، مراجعه به پلاک مشخصات پمپ است که روی آن جریان نامی (Rated Current) درج شده است؛ محاسبه فرمولی بیشتر برای تخمین اولیه کاربرد دارد.

گام دوم: مقایسه با ظرفیت کنتاکت فلوتر

هر فلوتر برقی روی بدنه یا برچسب خود حداکثر جریان قابل تحمل را مشخص می‌کند (معمولاً بین ۱۰ تا ۱۶ آمپر برای مدل‌های معمولی). قاعده ایمن این است:

جریان نامی پمپ باید حداقل ۲۰ تا ۳۰ درصد کمتر از ظرفیت مجاز فلوتر باشد.

برای مثال، اگر جریان راه‌اندازی پمپ حدود ۸ آمپر است، فلوتری با ظرفیت ۱۰ آمپر در آستانه فشار کار می‌کند و بهتر است مدلی با ظرفیت بالاتر یا اتصال از طریق کنتاکتور انتخاب شود.

گام سوم: تصمیم‌گیری درباره اتصال مستقیم یا کنتاکتور

بر اساس محاسبه بالا:

• اگر جریان پمپ به‌وضوح کمتر از ظرفیت فلوتر صابونی است، اتصال مستقیم کافی است.
• اگر جریان پمپ نزدیک به ظرفیت آن یا بیشتر است، یا پمپ سه‌فاز است، حتماً از کنتاکتور استفاده کنید.

گام چهارم: بررسی طول کابل و تعداد فلوتر موردنیاز

برای مخازن با ارتفاع زیاد یا نیاز به کنترل دو یا سه سطح مختلف (مثلاً حالت هشدار سطح پایین همراه با قطع پمپ)، ممکن است به بیش از یک فلوتر برقی نیاز باشد. در این حالت باید مطمئن شوید طول کابل هر فلوتر برای فاصله موردنظر کافی است و در نصب داخل مخزن با هم تداخل حرکتی پیدا نمی‌کنند.





نکات نگهداری فلوتر

• کابل فلوتر صابونی را به‌صورت دوره‌ای از نظر پارگی یا نم‌رفتگی بازرسی کنید.
• در مخازن دارای رسوب یا لجن، فلوتر را در ارتفاعی نصب کنید که رسوب مانع حرکت آزاد آن نشود.
• در محیط‌های بیرونی، از فلوتر برقی با استاندارد IP مناسب در برابر رطوبت و اشعه UV استفاده کنید.

جمع‌بندی

نصب صحیح فلوتر پمپ، ترکیبی از دقت مکانیکی (تنظیم طول کابل و محل نصب) و محاسبه الکتریکی (تطبیق جریان پمپ با ظرفیت فلوتر) است. با رعایت نکات این راهنما، از خشک‌کار شدن پمپ، سوختن موتور و آسیب به کنتاکت فلوتر صابونی جلوگیری می‌کنید و عمر تجهیزات آب‌رسانی خود را افزایش می‌دهید.
