پمپ طبقاتی استیل لئو سه فاز مدل EMH10-5

پمپ EMH10-5 لئو — مشخصات کامل

۱. نوع پمپ
 • چند مرحله‌ای (Multistage centrifugal pump)
 • جنس بدنه و پروانه‌ها معمولاً از استیل ضدزنگ یا فلزات مقاوم به خوردگی ساخته شده است.
 • طراحی برای فشار بالا و هد (ارتفاع) زیاد.

۲. مشخصات فنی اصلی
 • توان موتور: حدود 0.75 کیلووات (معادل 1 اسب بخار)
 • ولتاژ: تک فاز 220 تا 240 ولت (گاهی در مدل‌های سه فاز هم موجود است)
 • شدت جریان: حدود 4 آمپر (بسته به مدل دقیق و ولتاژ)
 • حداکثر دمای سیال: تا 60 درجه سانتی‌گراد
 • فشار کاری: تا حدود 6 الی 7 بار (معادل 60 الی 70 متر هد)
 • حداکثر دبی (Flow rate): تقریباً 10 مترمکعب بر ساعت (m³/h)

۳. ابعاد و وزن
 • ابعاد: تقریباً 38 سانتی‌متر طول، 16 سانتی‌متر عرض، 17 سانتی‌متر ارتفاع
 • وزن: حدود 11.7 کیلوگرم

۴. ویژگی‌های ساختاری
 • کلاس حفاظت موتور: IP44 یا بالاتر (مقاومت در برابر نفوذ گرد و غبار و رطوبت)
 • جنس شفت: استیل ضد زنگ
 • بلبرینگ‌ها: روانکاری شده و مقاوم به سایش
 • اتصالات ورودی و خروجی: معمولاً رزوه‌ای یا فلنجی با سایز 1 اینچ (بسته به مدل)

۵. کاربردها
 • آبرسانی ساختمان‌های مسکونی و اداری
 • سیستم‌های آبیاری باغ‌ها و مزارع کوچک
 • سیستم‌های تقویت فشار آب خانگی
 • سیستم‌های گرمایش و تهویه مطبوع (HVAC)
 • استفاده در تجهیزات صنعتی کوچک

۶. نکات مهم در نصب و استفاده
 • نصب باید به صورت افقی و روی سطح صاف انجام شود.
 • پمپ نیاز به پر شدن از آب (Priming) دارد تا هوا داخل سیستم نباشد.
 • محافظت در برابر نوسانات برق و نصب فیوز مناسب توصیه می‌شود.
 • در صورت کارکرد طولانی، بهتر است هر چند وقت یکبار بررسی و سرویس انجام شود.

⸻

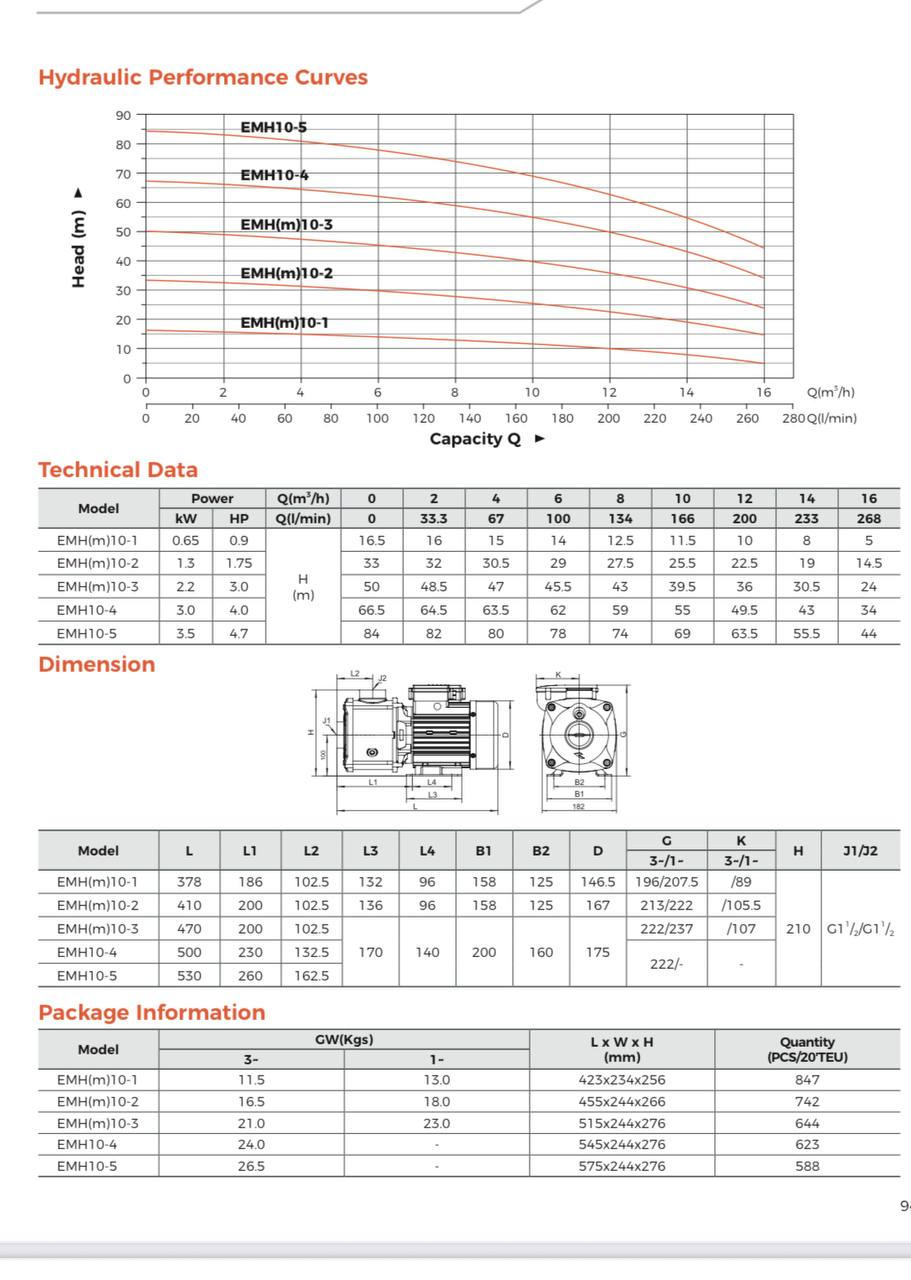

نمودار عملکرد (Performance Curve)
 • این نمودار نشان می‌دهد در چه دبی (حجم آب عبوری) پمپ چه هد (ارتفاع فشار) تولید می‌کند.
 • به طور مثال در دبی 5 متر مکعب بر ساعت، هد حدود 40 متر است.
 • در دبی حداکثری (حدود 10 متر مکعب بر ساعت)، هد تا 20 متر کاهش می‌یابد.
 • این منحنی به انتخاب بهترین نقطه کاری پمپ برای شرایط خاص کمک می‌کند.
