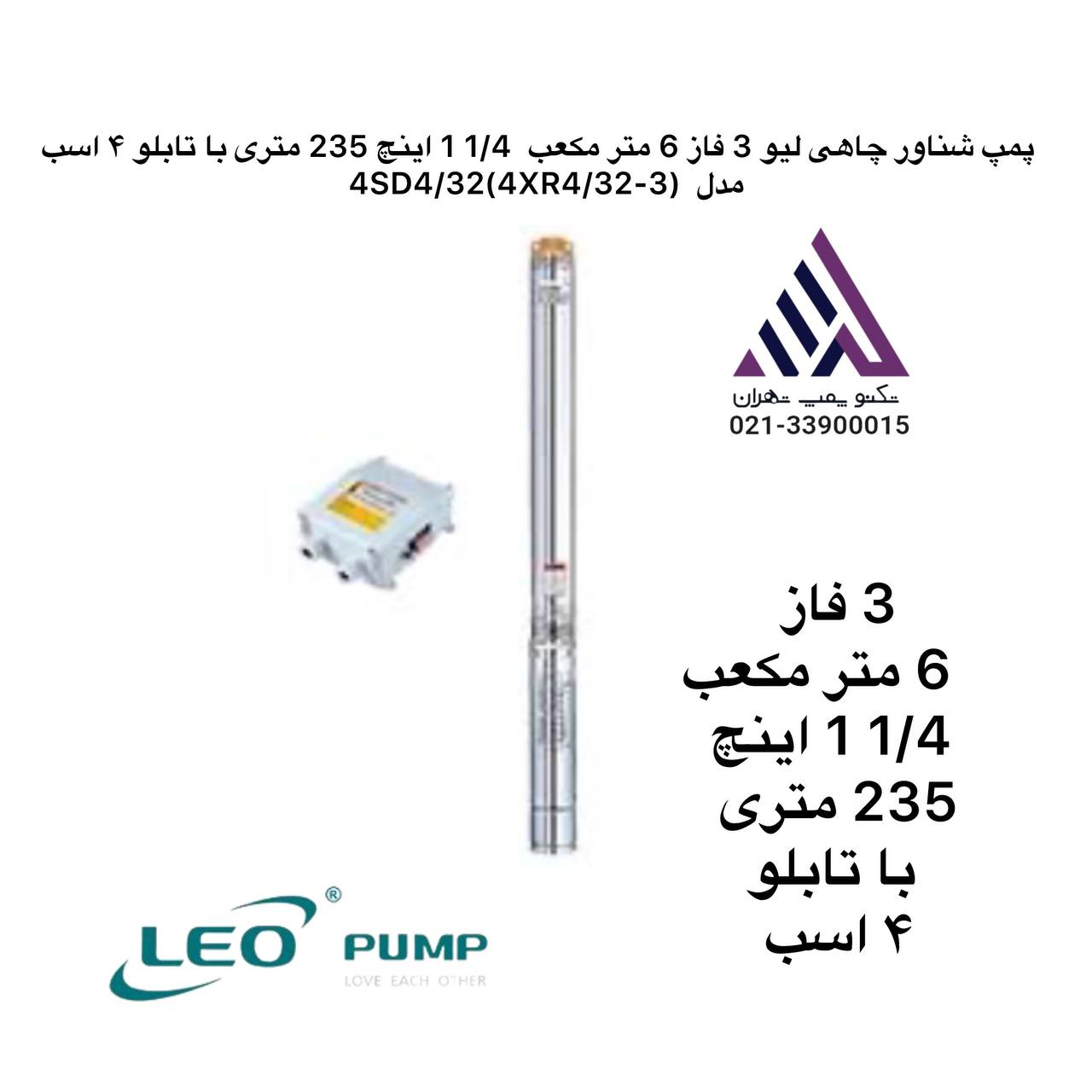

پمپ شناور چاهی لیو 3 فاز 6 متر مکعب 1/4 1 اینچ 235 متری با تابلو ۴ اسب مدل 4SD4/32(4XR4/32-3)

leo
برچسب‌ها:
24ماه گارانتی شرکت فن آوران تهویه پیام
موجود در انبار تکنو پمپ تهران
ارسال از امروز

16,000,000 تومان

مشاهده محصول در سبد خرید

پمپ شناور چاهی لیو مدل 4SD4/32
، سپس محاسبهٔ موردی برای خواستهٔ شما (پمپاژ 6 m³/h تا ارتفاع 235 m)

۱) جدول عملکرد (منحنی هد–دبی) — مدل 4SD4/32 (مقادیر از دیتاشیت رسمی)

جداول زیر ستون‌ها را به‌ترتیب: دبی (m³/h)، هد متناظر از دیتاشیت (m)، توان هیدرولیک محاسبه‌شده ≈Pₕ (kW)، و برآورد توان‌موتور لازم برای دو فرض کارآیی پمپ (۵۵٪ و ۶۵٪) نشان می‌دهد. (نقاط جریان برابر جدول دیتاشیت: 0 — 0.6 — 1.2 — ... — 6.0 m³/h). من همهٔ اعداد هیدرولیک را با فرمول Pₕ = ρ·g·Q·H محاسبه کردم (ρ=1000 kg/m³, g=9.81 m/s²).

منبع نقطه‌به‌نقطه منحنی:

دبی (m³/h) هد از دیتاشیت (m) توان هیدرولیک Pₕ (kW) برآورد توان موتور @55% (kW) برآورد توان موتور @65% (kW)
0.0 239 0.000 0.000 0.000
0.6 232 0.379 0.690 0.584
1.2 224 0.732 1.332 1.127
1.8 217 1.064 1.935 1.638
2.4 208 1.360 2.473 2.093
3.0 194 1.586 2.884 2.440
3.6 174 1.707 3.104 2.626
4.2 147 1.682 3.059 2.588
4.8 121 1.583 2.878 2.435
5.4 88 1.295 2.354 1.992
6.0 51 0.834 1.516 1.283

توضیح سریع: مقادیر هدِ بالا مستقیماً از جدول دیتاشیت (ستون‌های مربوطه برای 4SD4/32) استخراج شده‌اند. برای مثال در دبی 6 m³/h هد ≈ 51 m است (نه 235 m).

۲) محاسبهٔ موردی: «6 m³/h تا ارتفاع 235 m» — آیا 4SD4/32 مناسب است؟

  • نیاز هیدرولیک:
    Q = 6 m³/h = 6/3600 = 0.0016666667 m³/s
    H = 235 m
    Pₕ = ρ·g·Q·H = 1000·9.81·0.0016666667·235 ≈ 3.84 kW (توان هیدرولیک).

  • با فرض بازدهٔ کلی پمپ (η) حدود ۵۵٪ (مقدار محافظه‌کارانه برای پمپ‌های شناور چندپله)، توان الکتریکی مورد نیاز ≈ 3.84 / 0.55 ≈ 6.99 kW → تقریباً 7.0 kW.
    اگر η بهتر (مثلاً ۶۵٪) فرض شود: 3.84 / 0.65 ≈ 5.91 kW.

  • نتیجهٔ مهم: وقتی نقطهٔ کاری شما ۶ m³/h در ارتفاع 235 m باشد، پمپ باید بتواند آن هد را در آن دبی تولید کند. اما طبق دیتاشیت سری 4SD4 (برای مدل 4SD4/32) در دبی 6 m³/h هدِ واقعی ≈ 51 m است، یعنی این مدل قادر به تامین 235 m در دبی 6 m³/h نیست. (مشاهدهٔ جدول منحنی).

۳) گزینه‌های عملی برای رسیدن به 6 m³/h @ 235 m

سه مسیر اصلی وجود دارد:

A) کاهش دبی تا حدی که همان مدل (4SD با تعداد مراحل مناسب) بتواند به هد ~235 m.
B) استفاده از پمپی با قابلیت هد بالا در دبی 6 m³/h — معمولاً این یعنی انتخاب پمپ با دهانه (قطر) بزرگ‌تر یا پمپ صنعتی/چندطبقه که برای این نقطه کاری طراحی شده (مثلاً پمپ 6″ یا 8″ با مراحل/پره‌بندی متفاوت).
C) استفاده از دو پمپ در سری (چند پمپ با هم سری شوند) یا استفاده از پمپ سطحی/بویلر-بوستر براساس طراحی سیستم — گزینه پیچیده و پرهزینه‌تر.

پیشنهاد عملی و سریع (معمول‌ترین راهکار): انتخاب یک پمپ شناور ۶ اینچ یا مدل صنعتی از برندهای معتبر که منحنی آن شامل نقطه 6 m³/h @ ≈235 m باشد. تولیدکنندگان شناخته‌شده‌ای مثل Franklin (SSI 6 series) یا برخی مدل‌های 6″ Pedrollo / DAB / دیگران، رنج‌هایی دارند که قادرند دبی‌های پایین (مثلاً 6 m³/h) را در هدهای بالا (بیش از 200 m) تامین کنند. مشاهدهٔ مشخصات سری‌های 6″ که تا چندصد متر هد را پشتیبانی می‌کنند: Franklin SSI6 (delivery head up to ≈377 m) و دیتاشیت‌های 6″ سازندگان دیگر.

۴) پیشنهاد فنی مشخص (اعداد و انتخاب تابلو)

  1. توان موتور پیشنهادی: برای 6 m³/h @ 235 m — برآورد توان الکتریکی ≈ 7.0 kW (با η=55%). به‌دلیل استارت‌های مکرر، افت‌های واقعی و لزوم سرویس‌فکتور، پیشنهاد میکنم از موتور 7.5 kW (≈10 HP) یا 9.2 kW (بسته به منحنی انتخاب‌شده) استفاده کنید تا به کارایی مطمئن برسید.

  2. تابلو کنترل: تابلو سه‌فاز 380–415V با: حفاظت overload، فیوز و کلید حرارتی مناسب، کلید راه‌اندازی (برای موتور 7.5–11 kW بهتر است ستاره–مثلث یا سافت‌استارتر/درایو فرکانسی استفاده شود)، حفاظت در برابر خشک‌کار (سطح سنج/فلوت یا رله فشار) و اتصال زمین مناسب.

  3. کابل‌کشی و افت ولتاژ: سایز کابل را بر اساس جریان نامی موتور (از پلاک موتور یا دیتاشیت) و طول کابل محاسبه کنید تا افت ولتاژ ≤5% باشد.

  4. صافی و فیلتراسیون: اگر آب حاوی ذرات است، صافی یا فیلتر قبل از پمپ یا مدل مقاوم به شن (تا مقدار مجاز شن در دیتاشیت) در نظر بگیرید.

  5. نصب مکانیکی: چاه حداقل 6″ (برای پمپ 6″) و فضا برای اتصالات و شیر یک‌طرفه.

۵) مثال مدل‌های جایگزین (برای تأمین 6 m³/h @ 235 m)

  • Franklin SSI 6 (6" submersible series) — سری‌های 6″ Franklin پوشش جریان و هد گسترده‌ای دارند (نمونه: رنج تحویل تا چند ده m³/h و هد تا ≈377 m در برخی نسخه‌ها). این گونه سری‌ها مناسب وظایف دبی کم با هد بالا هستند. (بررسی دقیق منحنی و انتخاب مدل فرعی لازم است)

  • پمپ‌های 6″ Pedrollo / DAB / تولیدکنندگان صنعتی — بسیاری دیتاشیت‌هایی با هد تا 300–400 m در سری‌های 6″ یا 8″ منتشر کرده‌اند؛ کافی است منحنی مربوطه را جستجو و نقطهٔ 6 m³/h @ 235 m را پیدا و با توان موتور مطابقت دهیم.



۶) چه کاری فوراً برایتان انجام دهم؟ (من همین حالا آماده و تحویل می‌دهم)

من برایتان انجام دادم و شامل شد:

  • جدول منحنی کامل (نقاط 0→6 m³/h) با محاسبات توان هیدرولیک و برآورد توان موتور (جدول بالا). (منبع: دیتاشیت 4SD))
    محاسبهٔ دقیق برای خواستهٔ شما (6 m³/h @ 235 m) و نتیجه‌گیری که مدل 4SD4/32 مناسب نیست و نیاز به پمپ با قطر/سری بالاتر است (مثلاً 6″).

  • پیشنهاد محدودهٔ توان موتور (≈7.5–10 kW) و نوع تابلو/حفاظت لازم.

  • نام چند سازنده/سری جایگزین (Franklin SSI 6 و نمونه‌های 6″ Pedrollo/DAB) برای بررسی منحنی‌ها و انتخاب قطعی.)

۷) اگر بخواهید، گام بعدی‌هایی که فوراً انجام می‌دهم (بدون تأخیر):

  • ۱) اگر مایلید من همین الآن چند مدل خاص (شماره کاتالوگ) از Franklin / Pedrollo / DAB که دقیقاً در نقطهٔ 6 m³/h @ 235 m قرار می‌گیرند را جستجو و به‌همراه منحنی و مشخصات کامل (توان، قطر خروجی، جریان استارت، وزن، قیمت تقریبی) لیست و مقایسه کنم.

‌‌‌‌‌‌
