دستهبندی: پمپ آب
حداکتر هد (ارتفاع ): 93 متر
حداکثر دبی: 16 متر مکعب
توان موتور: 5/5 کیلووات
ورودی وخروجی لوله: 1/1/2 به 1/1/4 اینچ

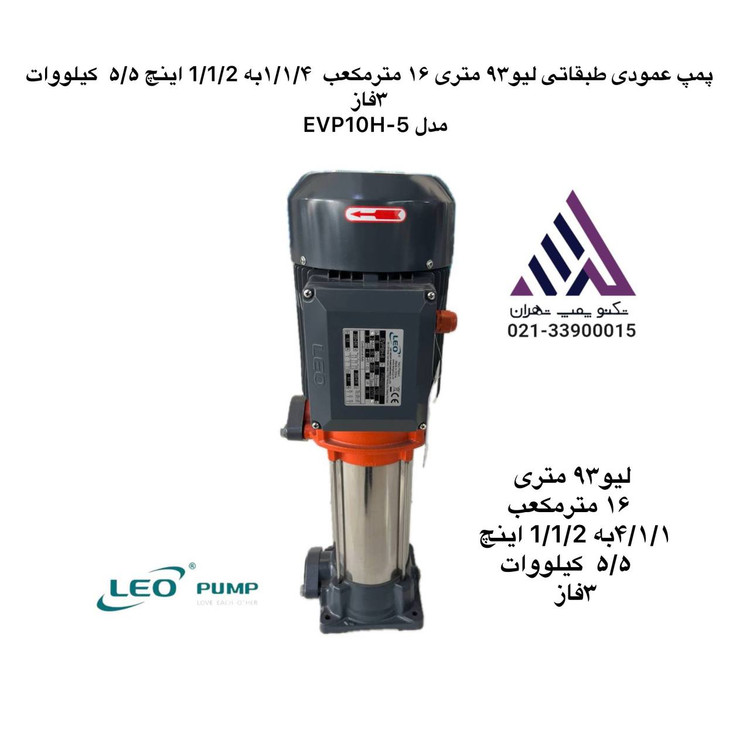

پمپ عمودی طبقاتی استیل سه فاز لئو مدل EVP10H-5 | هد ۹۳ مترتوان ۵.۵ kW | دهانه ۱.۲۵-۱.۵ اینچ
leo
برند:لئو
24ماه گارانتی شرکت فن آوران تهویه پیام
مشخصات
حداکتر هد (ارتفاع )
93 متر
حداکثر دبی
16 متر مکعب
توان موتور
5/5 کیلووات
ورودی وخروجی لوله
1/1/2 به 1/1/4 اینچ
توضیحات
🧾 مشخصات فنی کامل پمپ طبقاتی عمودی LEO مدل EVP10H-5
| ویژگی | مقدار / توضیح |
|---|---|
| مدل | LEO EVP10H-5 |
| نوع پمپ | پمپ سانتریفیوژ طبقاتی عمودی (Vertical Multistage Centrifugal Pump) |
| توان الکتروموتور | 5.5 کیلووات (معادل حدود 7.5 اسب بخار) |
| ولتاژ تغذیه | سهفاز 380 تا 415 ولت / 50 هرتز |
| جریان نامی موتور | حدود 10.5 آمپر |
| دور موتور | 2900 دور در دقیقه (RPM) |
| حداکثر هد (ارتفاع پمپاژ) | 93 متر ستون آب |
| حداکثر دبی (آبدهی) | 16 مترمکعب در ساعت |
| اتصال ورودی | 1/1/2 اینچ (1.5 اینچ) |
| اتصال خروجی | 1/1/4 اینچ (1.25 اینچ) |
| حداکثر فشار کاری | 15 بار |
| حداکثر دمای سیال | 5 تا 60 درجه سانتیگراد |
| دمای محیط کاری | تا 40 درجه سانتیگراد |
| حداکثر ارتفاع نصب از سطح دریا | 1000 متر |
| کلاس حفاظتی موتور | IP55 |
| کلاس عایقبندی | F |
| نوع یاتاقان | یاتاقانهای مقاوم و روانکارشده دائمی |
| نوع سیل مکانیکی | مکانیکال سیل ضد سایش و مقاوم در برابر خوردگی |
| جهت نصب | عمودی |
| وزن تقریبی | حدود 49 کیلوگرم |
| جنس بدنه پمپ | استنلس استیل ضدزنگ AISI 304 |
| جنس شافت (محور) | استیل ضدزنگ AISI 304 |
| جنس پروانهها و دیفیوزرها | ترموپلاستیک مهندسی مقاوم (Noryl) |
| جنس سیل مکانیکی | سیلیکون کارباید / گرافیت / NBR |
| جنس پایه و پوسته موتور | چدن با پوشش اپوکسی ضد خوردگی |
🌀 عملکرد هیدرولیکی تقریبی (Q-H Curve)
| دبی (m³/h) | هد (m) |
|---|---|
| 2 | 93 |
| 4 | 91 |
| 6 | 88 |
| 8 | 85 |
| 10 | 82 |
| 12 | 78 |
| 14 | 73 |
| 16 | 68 |
🔹 بازدهی در محدوده کاری بین 6 تا 12 مترمکعب در ساعت بیشترین مقدار را دارد.
⚙️ کاربردها
-
تقویت فشار آب در ساختمانها، برجها و مجتمعهای بزرگ
-
استفاده در سیستمهای بوستر پمپ آبرسانی
-
سیستمهای شستوشو صنعتی و کارواشها
-
انتقال آب در سیستمهای تهویه (HVAC)
-
سیستمهای خنککننده و سیرکولاسیون صنعتی
-
آبیاری کشاورزی و باغی با فشار بالا
✅ ویژگیها و مزایا
-
طراحی عمودی و جمعوجور با اشغال فضای کم
-
کارکرد کمصدا و نرم
-
بدنه و اجزای اصلی از استیل ضدزنگ با مقاومت بالا در برابر خوردگی
-
قابلیت تحمل فشار تا 15 بار
-
نصب آسان و نگهداری کمهزینه
-
راندمان مناسب در بازه وسیع دبی و هد
-
ورودی و خروجی قابل چرخش برای راحتی نصب در فضاهای محدود
⚠️ نکات مهم در نصب و بهرهبرداری
-
قبل از راهاندازی، پمپ را کاملاً هواگیری کنید.
-
از نصب فیلتر در ورودی پمپ برای جلوگیری از ورود ذرات جامد اطمینان حاصل کنید.
-
پمپ فقط برای سیالات تمیز و بدون ذرات معلق طراحی شده است.
-
از راهاندازی خشک (بدون آب) خودداری کنید.
-
جهت چرخش موتور باید درست (ساعتگرد) باشد.
-
دمای سیال و فشار کاری باید در محدوده مجاز باشد.
-
برای عمر بیشتر، پمپ را در محدوده کاری توصیهشده (Qopt) استفاده کنید.
🧠 پمپ طبقاتی عمودی LEO EVP10H-5 یکی از مدلهای قدرتمند و قابلاعتماد در سری EVP شرکت لیو است که با توان 5.5 کیلووات و طراحی چندطبقه عمودی، قابلیت تأمین فشار بالا تا 93 متر و دبی 16 مترمکعب در ساعت را دارد. این پمپ با بدنه استیل ضدزنگ و پروانههای ترموپلاستیک مقاوم، گزینهای ایدهآل برای سیستمهای آبرسانی، بوستر پمپها، کارواشها و مصارف صنعتی میباشد. طراحی عمودی آن موجب اشغال فضای کمتر و عملکردی کمصدا و پایدار میگردد. همچنین، مقاومت بالا در برابر خوردگی، فشار کاری تا 15 بار و راندمان مناسب از ویژگیهای شاخص این مدل است.
