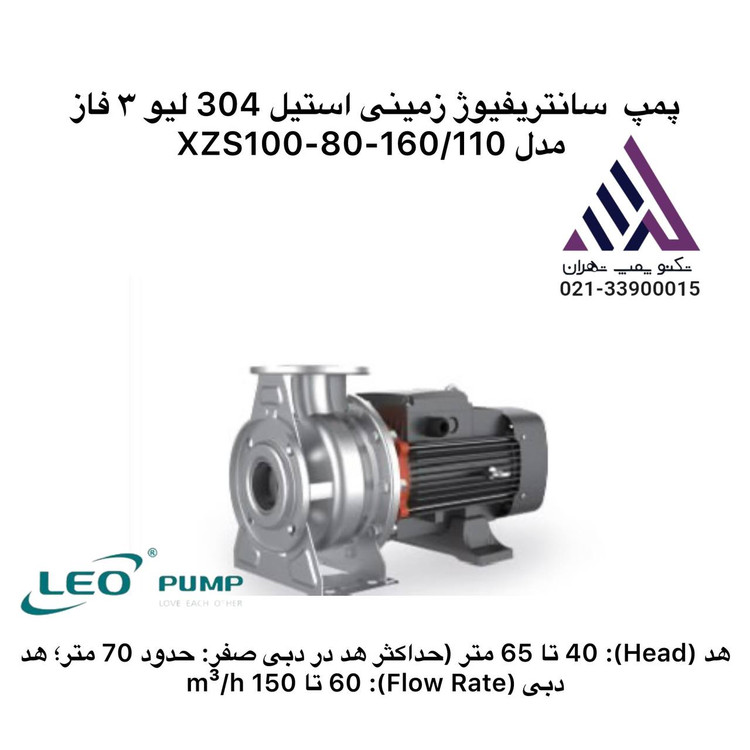

پمپ سانتریفیوژ زمینی استیل 304 لیو ٣ فاز مدل XZS100-80-160/110

مشخصات کامل پمپ سانتریفیوژ زمینی استیل 304 لیو 3 فاز مدل XZS100-80-160/110
پمپ سانتریفیوژ زمینی استیل 304 لیو (LEO) مدل XZS100-80-160/110 از سری XZS شرکت لئو چین، یک پمپ صنعتی فلنج‌دار تمام استیل با توان بالا است که برای انتقال سیالات تمیز یا با خورندگی کم (مانند آب، اسید و قلیای سبک) طراحی شده است. این مدل با پروانه استیل 304 (AISI304) و موتور قدرتمند 110 کیلووات، مناسب کاربردهای سنگین صنعتی، آبرسانی، تصفیه آب، و صنایع شیمیایی و غذایی است. مشخصات زیر بر اساس استانداردهای اروپایی (EN733) و کاتالوگ رسمی لئو ارائه شده است.

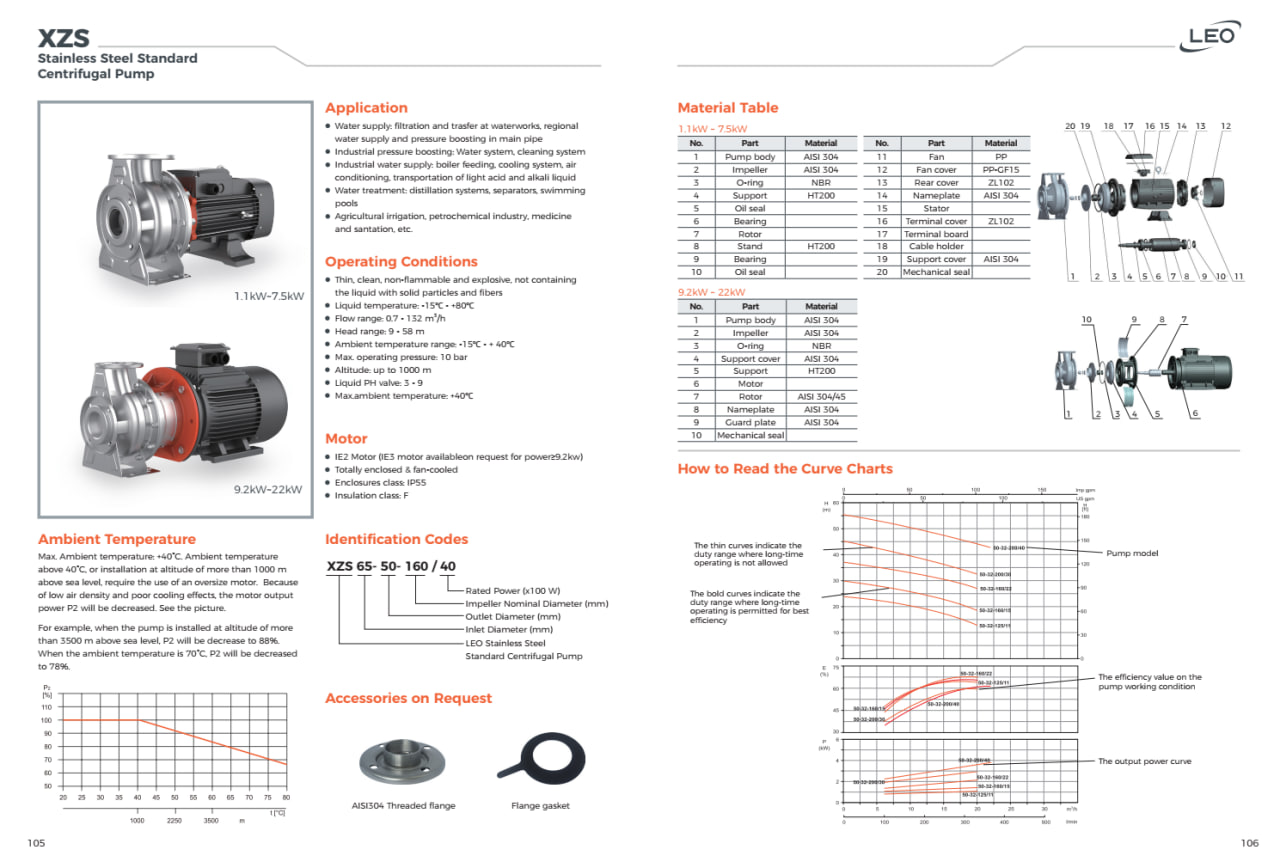

مشخصات کلی:
نوع پمپ: سانتریفیوژ تک پروانه (Centrifugal Pump)، کوپل مستقیم (Close Coupled)، افقی (Horizontal)
سری: XZS (تمام استیل فلنج‌دار)
مدل دقیق: XZS100-80-160/110 (DN ورودی: 100 mm، DN خروجی: 80 mm، قطر پروانه: 160 mm، توان: 110 kW)
جنس بدنه و قطعات هیدرولیکی: استیل ضدزنگ 304 (AISI304) برای بدنه، پروانه، شفت و کلگی (مقاوم در برابر خوردگی)
جنس شفت: استیل ضدزنگ AISI304
مکانیکال سیل: سیلیکون کارباید (SiC/SiC) یا کربن/سرامیک، مطابق استاندارد DIN 24960، روغن‌کاری شده
اتصال: فلنج‌دار (Flanged) مطابق استاندارد PN16
چرخش: پادساعت‌گرد (Anti-clockwise) از سمت ورودی
حداکثر دمای سیال: +85 °C (برای سیالات تمیز؛ برای سیالات خورنده تا +50 °C)
حداکثر دمای محیط: +40 °C
حداکثر فشار کاری: 16 بار (PN16)
حداکثر ارتفاع نصب: تا 1000 متر از سطح دریا
سیال مناسب: آب تمیز یا سیالات مشابه با ویسکوزیته کم (بدون ذرات جامد بزرگتر از 0.2 mm)، pH 6.5-8.5، بدون روغن یا مواد فرار
کاربردها: آبرسانی صنعتی، بوستر پمپ، صنایع شیمیایی، غذایی (مانند شیر و دوغ)، تصفیه آب، انتقال اسید/قلیای سبک، سیستم‌های گرمایش و سرمایش

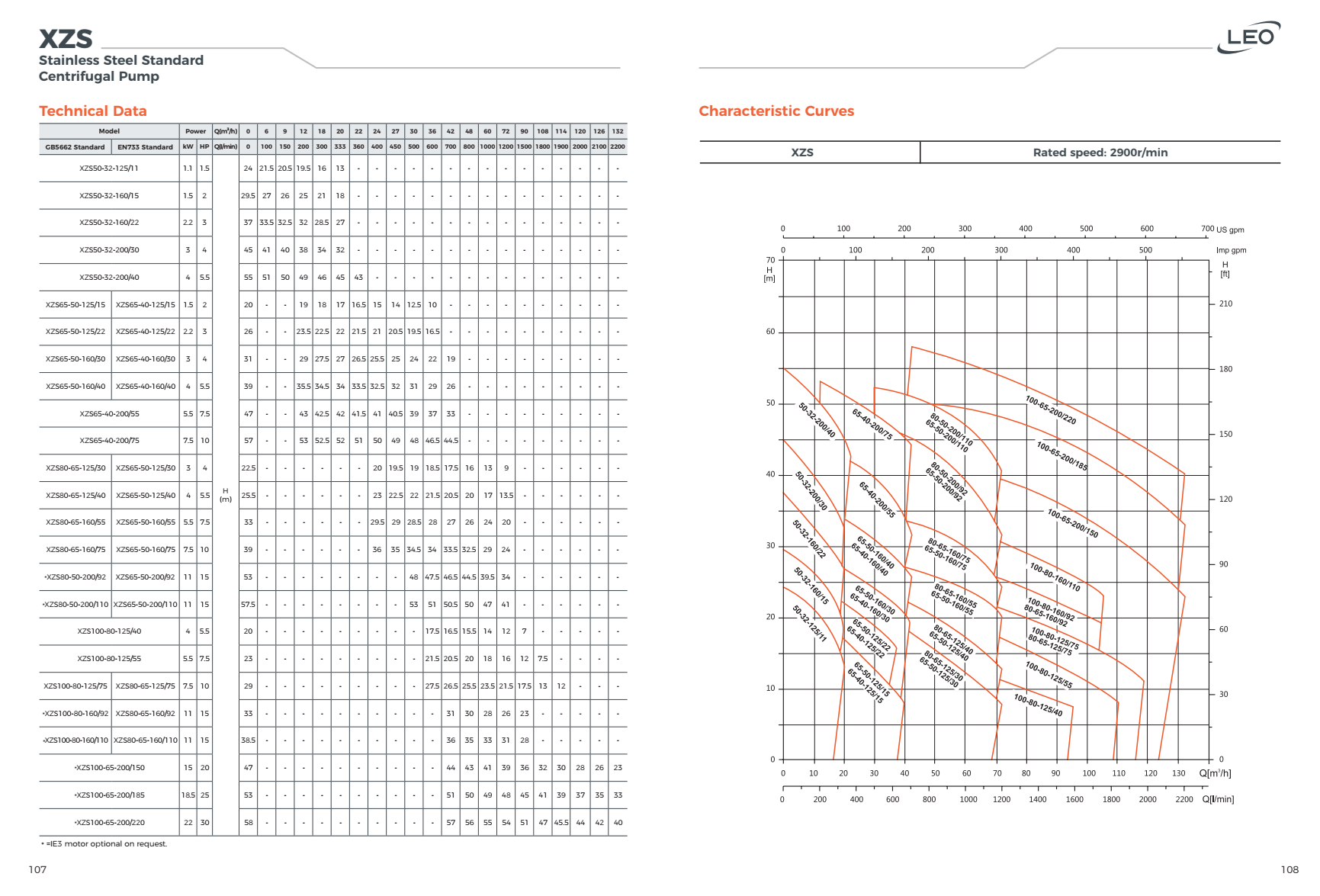

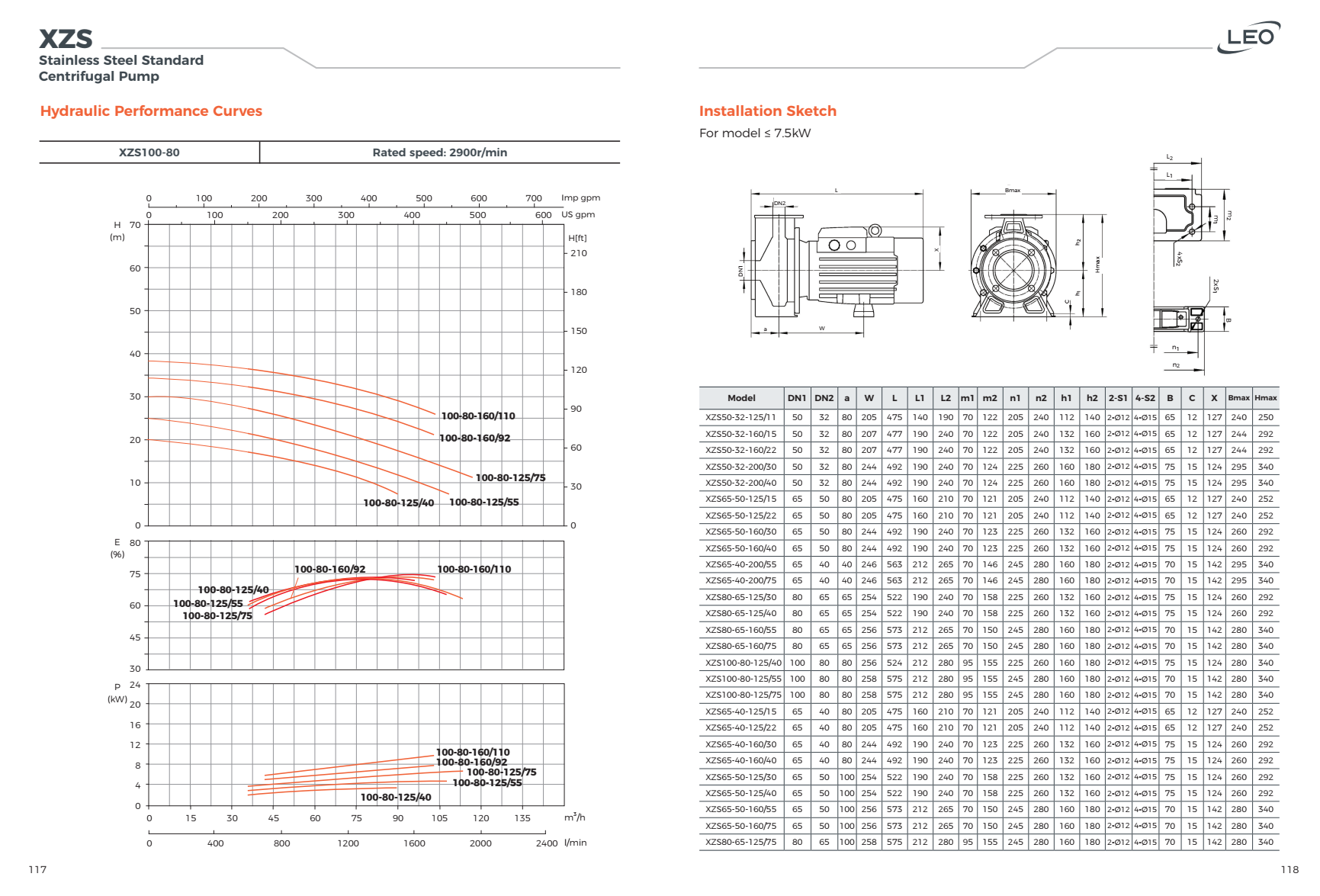

مشخصات عملکردی (بر اساس منحنی عملکرد):
دبی (Flow Rate): 60 تا 150 m³/h (1000 تا 2500 L/min یا 80 تا 120 m³/h در نقطه بهینه)
هد (Head): 40 تا 65 متر (حداکثر هد در دبی صفر: حدود 70 متر؛ هد بهینه: 50-60 متر)
NPSH مورد نیاز: کمتر از 4 متر (برای جلوگیری از کاویتاسیون)
راندمان: بیش از 75% در نقطه بهینه
مشخصات الکتریکی و موتور:
نوع موتور: الکتریکی بسته و خنک‌شونده با فن (TEFC)، کلاس IE2 (قابل ارتقا به IE3)
توان موتور: 110 kW (150 HP)
ولتاژ: 380-415 V (3 فاز، 50 Hz)
جریان نامی: حدود 190-210 A (بسته به بار)
دور موتور: 2900 RPM (2 قطب)
درجه حفاظت: IP55 (ضد گرد و غبار و پاشش آب)
کلاس عایق: F (تحمل دمای بالا)
سیم‌پیچ: 100% مس (Copper Wire)
راه‌اندازی: ستاره-مثلث (Star-Delta) با تابلو کنترل الزامی است (برای محافظت از اضافه‌بار)
محافظ حرارتی: توسط تابلو کنترل خارجی (اختیاری)
ابعاد و وزن:
ابعاد تقریبی (طول × عرض × ارتفاع): 1200 × 450 × 550 mm (بسته به پایه نصب)
وزن خالص: حدود 350-400 kg (بسته به پیکربندی)
اندازه فلنج ورودی/خروجی: DN100 (ورودی 4 اینچ) / DN80 (خروجی 3 اینچ)
طول شفت: استاندارد، بدون نیاز به تراز اضافی
مزایا و ویژگی‌ها:
دوام بالا: جنس استیل 304 برای مقاومت در برابر خوردگی و زنگ‌زدگی.
عملکرد قدرتمند: مناسب برای کاربردهای سنگین با دبی و هد بالا.
راندمان انرژی: موتور IE2 با مصرف بهینه، کاهش هزینه‌های عملیاتی.
نصب آسان: طراحی کوپل مستقیم، کاهش فضای مورد نیاز و سهولت نصب.
عملکرد کم‌صدا: پروانه با طراحی آیرودینامیک برای کاهش لرزش و نویز (کمتر از 85 dB).
استانداردها: CE، ISO 9001، EN733/DIN 24255؛ تست‌شده برای کیفیت.
گارانتی: معمولاً 12-18 ماه (بسته به نمایندگی در ایران).
نکات نصب و نگهداری:
نصب: افقی، بدون لرزش؛ ارتفاع مکش حداکثر 4 متر. استفاده از شیر یک‌طرفه و صافی ورودی الزامی است.
نگهداری: بررسی دوره‌ای مکانیکال سیل و بلبرینگ‌ها (هر 5000 ساعت)؛ تمیز کردن صافی ورودی.
هشدارها: از کارکرد خشک اجتناب کنید؛ برای سیالات خورنده قوی، مدل‌های استیل 316 توصیه می‌شود. در ارتفاعات بالا، توان موتور را تنظیم کنید.
