پمپ سانتریفیوژ زمینی استیل 304 لیو ٣ فاز مدل XZS50-32-160/15

مشخصات کامل پمپ سانتریفیوژ زمینی استیل 304 لیو (LEO) مدل XZS50-32-160/15 (3 فاز)

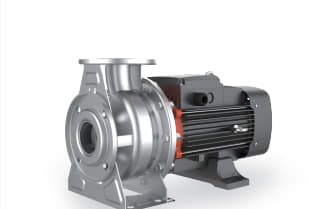

پمپ سانتریفیوژ زمینی استیل لیو مدل XZS50-32-160/15 از سری XZS شرکت LEO (چین) است. این سری پمپ‌های سانتریفیوژ تک‌مرحله‌ای (single-stage) تمام استیل هستند که برای کاربردهای صنعتی و تجاری با سیالات تمیز و غیرخورنده طراحی شده‌اند. مدل XZS50-32-160/15 دارای ورودی 50 میلی‌متر (2 اینچ)، خروجی 32 میلی‌متر (1¼ اینچ)، قطر پروانه 160 میلی‌متر و توان 15 کیلووات (تقریباً 20 اسب بخار) است. این پمپ 3 فاز بوده و بدنه و پروانه از استیل 304 (AISI 304) ساخته شده تا مقاومت بالایی در برابر خوردگی داشته باشد. مشخصات بر اساس کاتالوگ رسمی LEO و منابع معتبر ایرانی (مانند فامکو، گوهرآب و vidfactor) استخراج شده است. برای تأیید دقیق، به کاتالوگ PDF LEO (مانند LEO-XZS-Series-Catalog.pdf) مراجعه کنید یا با نمایندگی تماس بگیرید.
مشخصات فنی کلی (Technical Specifications):
مدل: XZS50-32-160/15 (سری XZS، استاندارد EN733/DIN24255)
نوع پمپ: سانتریفیوژ زمینی تک‌مرحله‌ای (Horizontal Single-Stage Centrifugal Pump)، غیرخودمکش (Non-Self-Priming)، کوپل مستقیم (Close-Coupled)
جنس بدنه و قطعات هیدرولیکی:
بدنه (Casing): استیل ضدزنگ 304 (AISI 304)
پروانه (Impeller): استیل ضدزنگ 304 (AISI 304)، بسته (Closed Impeller)
شفت (Shaft): استیل ضدزنگ 304 (AISI 304)
سیل مکانیکی (Mechanical Seal): سرامیک/کربن/EPDM (Ceramic/Carbon/EPDM) برای آب‌بندی بدون نشتی
پایه و اتصالات: استیل 304 برای مقاومت کامل در برابر خوردگی
سایز اتصالات (Pipe Connection):
ورودی (Suction): 50 میلی‌متر (DN50، 2 اینچ، فلنج DIN)
خروجی (Discharge): 32 میلی‌متر (DN32، 1¼ اینچ، فلنج DIN)
طراحی In-Line برای نصب آسان در خط لوله
دبی (Flow Rate - Q):

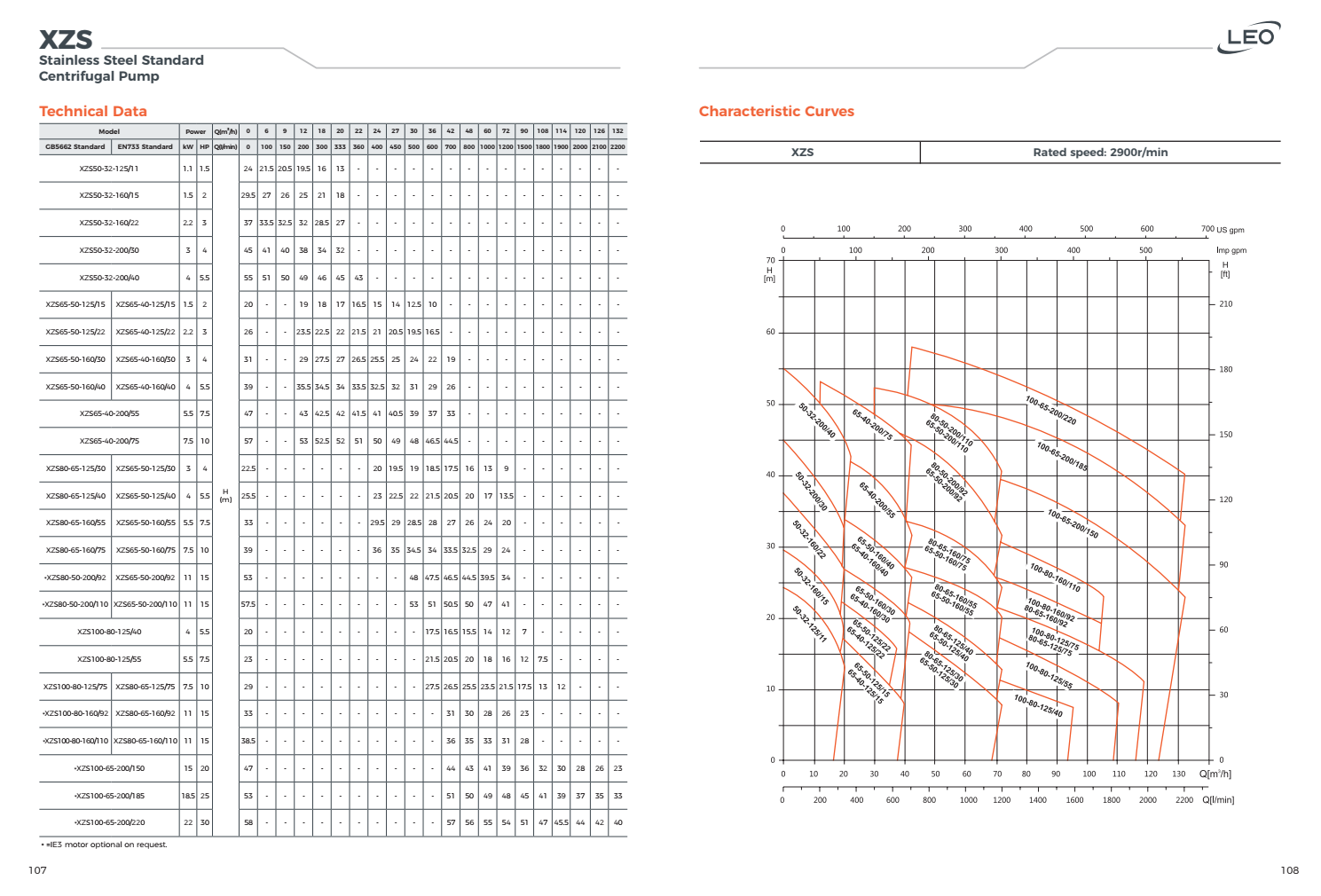

دبی نامی (Rated Flow): حدود 100-200 مترمکعب در ساعت (m³/h) یا 1667-3333 لیتر در دقیقه (L/min) در نقطه بهینه (بسته به منحنی عملکرد)
رنج دبی: 50 تا 250 m³/h (833 تا 4167 L/min)
هد/فشار (Head/Pressure - H):
هد نامی: حدود 20-25 متر (در دبی نامی؛ بسته به سرعت 2900 RPM)
حداکثر هد: تا 30 متر (Max Head، بدون دبی)
حداکثر فشار کاری: 10-16 بار (Max Working Pressure: 16 bar)
توان موتور (Motor Power):
نامی: 15 کیلووات (kW) (تقریباً 20 اسب بخار HP)
رنج توان سری XZS: 0.37 تا 75 kW، اما برای این مدل 15 kW
نوع موتور (Motor Type):
3 فاز (Three-Phase)، استاندارد IE2/IE3 (راندمان بالا)
سیم‌پیچ مسی (100% Copper Winding) برای دوام و کارایی بالا
محافظ حرارتی داخلی (Built-in Thermal Protector) برای جلوگیری از اضافه بار
کلاس حفاظت: IP55 (ضدآب و گردوغبار، مناسب محیط‌های مرطوب)
خنک‌کننده: فن‌دار (Totally Enclosed Fan-Cooled - TEFC)
سرعت چرخش: 2900 RPM (50 Hz، دو قطبی - 2 Pole)
چرخش: ساعت‌گرد (Clockwise، از سمت موتور)
ولتاژ و فرکانس (Voltage/Frequency):
3 فاز: 380-415 ولت (V)، 50/60 Hz
جریان نامی: حدود 28-32 آمپر (FLC، بسته به بار)
راندمان (Efficiency): حداکثر 70-75% (Max Pump Efficiency در نقطه نامی)
دمای سیال (Liquid Temperature): -15°C تا +80°C (مناسب آب سرد و گرم؛ برای دماهای بالاتر تا 85°C با مدل‌های خاص)
pH سیال: 6.5 تا 8.5 (مناسب آب تمیز یا سیالات مشابه با خورندگی کم)
حداکثر دمای محیط (Ambient Temperature): -15°C تا +40°C
ارتفاع نصب (Altitude): تا 1000 متر بالای سطح دریا (بالاتر نیاز به تنظیم توان دارد)
حداکثر مکش (Max Suction Lift): 7 متر (NPSH Required: حدود 2-3 متر برای جلوگیری از کاویتاسیون)
وزن تقریبی (Weight): 100-150 کیلوگرم (بسته به پیکربندی؛ وزن با استیل 304 بالاتر از مدل‌های چدنی)
ابعاد تقریبی (Dimensions):
طول کلی: حدود 800-1000 میلی‌متر
عرض: حدود 300-400 میلی‌متر
ارتفاع: حدود 400-500 میلی‌متر (ابعاد دقیق در کاتالوگ: L ≈ 900 mm، W ≈ 350 mm، H ≈ 450 mm)
کاربردها (Applications):
انتقال آب تمیز یا سیالات مشابه (مانند آب صنعتی، مایعات شیمیایی رقیق، شیر، دوغ در صنایع غذایی)
سیستم‌های آبرسانی صنعتی، بوستر پمپ‌ها، آبیاری کشاورزی، و گردش آب در HVAC
صنایع شیمیایی، غذایی، دارویی، پتروشیمی (برای سیالات غیرخورنده و بدون ذرات جامد)
تصفیه آب و فاضلاب سبک، شستشو و ضدعفونی در کارخانه‌ها
مناسب برای سیالات نازک، غیرقابل اشتعال، بدون ذرات جامد (>0.2 mm) یا فیبر
ویژگی‌های کلیدی (Key Features):
تمام استیل 304: مقاومت عالی در برابر خوردگی، مناسب محیط‌های مرطوب و شیمیایی؛ بدون زنگ‌زدگی حتی در تماس طولانی با آب
طراحی فلنج‌دار: اتصال آسان به لوله‌کشی‌های صنعتی (DIN فلنج)
کوپل مستقیم: کاهش لرزش و نویز، نگهداری آسان بدون کوپلینگ جداگانه
راندمان بالا: موتور IE3 با سیم‌پیچ مسی برای صرفه‌جویی انرژی (تا 10% کمتر مصرف)

صدای کم: کارکرد آرام با لرزش پایین (کمتر از 70 dB)
نگهداری آسان: دسترسی ساده به سیل مکانیکی و پروانه؛ هزینه تعمیر پایین
استانداردها: مطابق EN733/DIN24255، گواهی CE و ISO9001
گارانتی: معمولاً 12-24 ماه (بسته به نمایندگی ایرانی مانند فن آوران تهویه یا دیزل ساز)
نصب و راه‌اندازی (Installation Notes):
نصب افقی روی پایه محکم (Horizontal Mounting)؛ بدون نیاز به فونداسیون خاص
هواگیری کامل ورودی قبل از روشن کردن (Priming Required، حداکثر مکش 7 متر)
سایز لوله‌ها را تغییر ندهید (ورودی 2 اینچ، خروجی 1¼ اینچ) تا افت فشار نداشته باشید
از شیر یک‌طرفه در خروجی و فیلتر در ورودی استفاده کنید
ولتاژ و فرکانس را چک کنید؛ برای 3 فاز، از تابلو برق صنعتی و محافظ اضافه بار (Overload Protector) استفاده شود
NPSH Available را حداقل 2 متر بیشتر از NPSH Required نگه دارید تا کاویتاسیون رخ ندهد
جهت شستشو، از مواد سازگار با استیل 304 استفاده کنید
هشدارها و محدودیت‌ها (Warnings):
فقط برای سیالات تمیز؛ ذرات جامد >0.2 mm یا فیبر مجاز نیست (برای سیالات کثیف از سری XST استفاده شود)
حداکثر فشار 16 بار؛ از فشار بیش از حد اجتناب کنید (Valve را تنظیم کنید)
در دماهای بالای 80°C، از مدل‌های با سیل Viton استفاده شود
برای 3 فاز، اتصال به شبکه صنعتی لازم است؛ از DOL Starter یا VFD برای راه‌اندازی نرم استفاده کنید
سیالات خورنده (pH <6 یا >9) نیاز به استیل 316 دارند

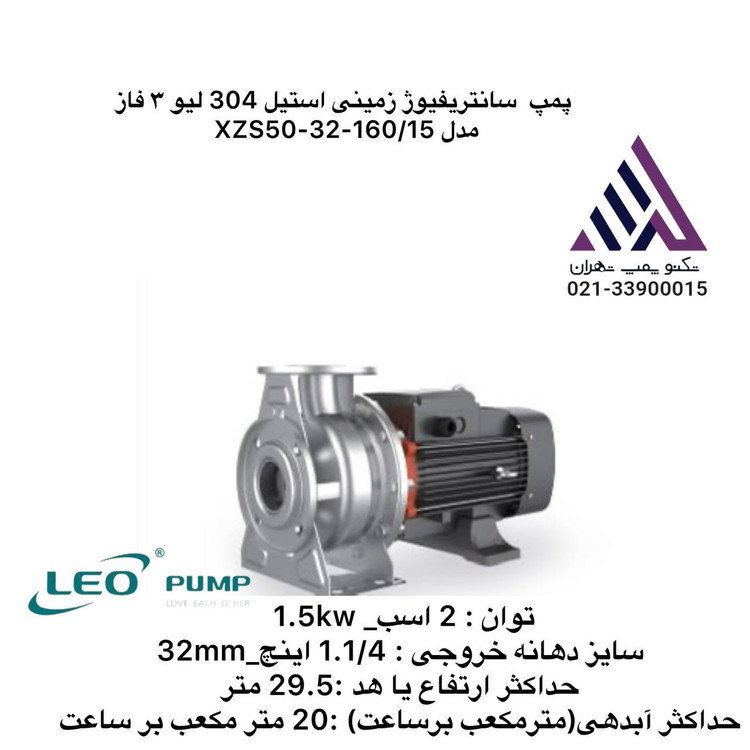

توان : 2 اسب_ 1.5kw
 سایز دهانه خروجی : 1.1/4 اینچ_32mm
 حداکثر ارتفاع یا هد :29.5 متر
 حداکثر آبدهی(مترمکعب برساعت) :20 متر مکعب بر ساعت
